Diseño Lógico: Modelo Relacional

Propuesta didáctica

En esta UT vamos a continuar trabajando el RA6: Diseña modelos relacionales normalizados interpretando diagramas entidad/relación.

Criterios de evaluación

• CE6a: Se han utilizado herramientas gráficas para representar el diseño lógico.
• CE6b: Se han identificado las tablas del diseño lógico.
• CE6c: Se han identificado los campos que forman parte de las tablas del diseño lógico.
• CE6d: Se han analizado las relaciones entre las tablas del diseño lógico.
• CE6e: Se han identificado los campos clave.
• CE6f: Se han aplicado reglas de integridad.
• CE6g: Se han aplicado reglas de normalización.

Contenidos

Bases de datos relacionales:

• Modelo de datos.
• Terminología del modelo relacional.
• Tipos de datos.
• Claves primarias.
• Restricciones de validación.
• El valor NULL.
• Claves ajenas.

Interpretación de Diagramas Entidad/Relación:

• Elementos del modelo relacional.
• Restricciones semánticas del modelo relacional.
• Normalización de modelos relacionales.

Cuestionario inicial

1. ¿Qué diferencia el modelo conceptual del lógico?
2. ¿Cuál es el elemento principal del modelo relacional?
3. ¿Podemos tener dos atributos con el mismo nombre?
4. Si una tabla tiene 3 columnas y 5 filas, ¿Cuál es su cardinalidad y grado?
5. ¿Podemos tener una tabla sin columnas?
6. ¿Y una tabla sin filas?
7. ¿Qué función tiene la clave primaria?
8. ¿Qué es una clave alternativa?
9. ¿Todas las tablas tienen más de una clave candidata?
10. ¿En qué consiste la integridad referencial?
11. ¿El valor de una clave ajena siempre debe tener valor?
12. ¿Qué es una dependencia funcional?
13. ¿Y una dependencia funcional completa?

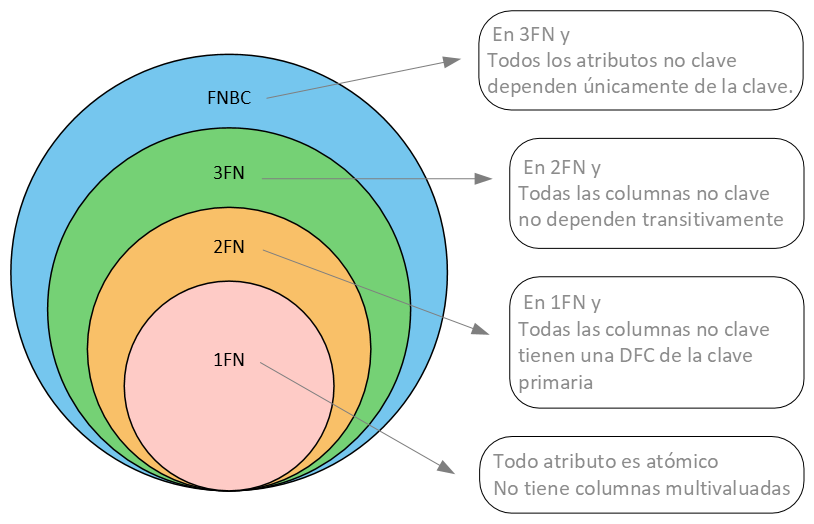

14. ¿En qué consiste la 1FN? ¿Y la 2FN? ¿Y la 3FN?
15. ¿Qué es la denormalización y cuál es su objetivo?

Programación de Aula (8h)

Esta unidad es la tercera, con lo que se imparte en la primera evaluación, durante la segunda quincena de octubre, con una duración estimada de 8 sesiones lectivas:

Sesión	Contenidos	Actividades	Criterios trabajados
1	Modelo Relacional	AC301	CE6b, CE6c
2	Elementos
3	Restricciones	AC303	CE6f
4	Notación	AC305, AC306	CE6a, CE6e, CE6f
5	Interpretando modelos	AC310	CE6d
6	Diccionario de datos	AC311	CE6c, CE6d
7	Dependencias funcionales	AC313	CE6g
8	Formas normales. Desnormalización	AC314, AC315	CE6g

El modelo relacional

En la unidad anterior estudiamos que un modelo lógico representa de forma conceptual la estructura de una base de datos, pero dependiendo del SGBD a utilizar.

Modelo lógico

Si nuestra elección es un SGBD relacional, el modelo por excelencia es el modelo relacional. Creado por Codd a finales de los 60, aunque los primeros SGBD relacionales no aparecieron hasta los 80. Una base de datos modelada mediante el modelo relacional se conoce como una base de datos relacional.

Supuso una revolución en el diseño lógico de base de datos, dando lugar a la segunda generación de SBGD. Es el modelo lógico más extendido, y por ende, el mercado de SGBD está copado de soluciones relacionales como Oracle, PostgreSQL, MySQL, SQL Server, etc...

Los objetivos del modelo relacional son:

• Independencia física
  • La forma de almacenar los datos no debe influir en su manipulación lógica
• Independencia lógica
  • Las aplicaciones que usan el SGBD no deben sufrir una modificación cuando se modifique una BD.
• Flexibilidad
  • Diferentes vistas para diferentes usuarios
• Uniformidad
• Sencillez

Elementos

El elemento principal es la relación, que consiste en una tabla que contiene filas y columnas. Una base de datos relacional consiste en un conjunto de tablas relacionadas donde cada tabla tiene un nombre único.

Las relaciones se conocen como tablas relacionales o más comúnmente como tablas.

Cada columna (también llamado campo o atributo de la relación) almacena información sobre una propiedad determinada de la tabla, como puede ser el nombre, DNI, apellidos o la edad.

Cada fila posee una ocurrencia o ejemplar de la instancia o relación representada por la tabla (a las filas se las llama también tuplas o registros).

Elementos de una tabla

Grado y Cardinalidad

El grado de una relación indica el número de columnas.
La cardinalidad indica el número de filas.

Así pues, un ejemplo de una relación CLIENTE de grado 5 (dni, nombre, direccion, fecha y genero) con 3 tuplas sería:

dni	nombre	dirección	fecha	genero
12345678A	Pedro Casas	Avenida de la libertad, 23	21/03/24	M
48123456B	Mireia Vidal	Porta de la Morera, 6	22/03/24	F
34123456C	Laura Meca	Plaça de Baix, s/n	23/03/24	F

Como podemos observar, en la cabecera están los nombres de las columnas, y cada fila supone una nueva ocurrencia. Podemos referirnos al campo de una tabla mediante la notación TABLA.campo, por ejemplo, CLIENTE.nombre referencia el campo nombre de la tabla CLIENTE.

En una misma tabla, no podemos repetir el nombre de las columnas, aunque sí que lo podemos repetir en tablas diferentes. Por ejemplo, CLIENTE.dni y PROVEEDOR.dni serían campos de tablas diferentes con el mismo nombre.

Una restricción del modelo relacional es que dentro de una tabla no puede haber dos tuplas iguales, ya que implicaría el mismo dato dos veces. Además, todas las tuplas deben tener el mismo número de campos, aunque alguno esté vacío (se permiten campos con valores nulos).

El orden no importa

El orden de las tuplas no importa, ni tampoco el orden de los atributos.

Dicho esto, esta sería otra representación de la misma tabla:

dni	dirección	genero	fecha	nombre
34123456C	Plaça de Baix, s/n	F	23/03/24	Laura Meca
48123456B	Porta de la Morera, 6	F	22/03/24	Mireia Vidal
12345678A	Avenida de la libertad, 23	M	21/03/24	Pedro Casas

Dominio

El dominio de un atributo indica el tipo de valores para un determinado campo. Dicho de otro modo, cada atributo sólo puede tomar un valor en el dominio en el que está inscrito.

Si nos basamos en el ejemplo anterior, tendríamos que los dominios serían:

• dni: 8 dígitos y una letra.
• nombre: cadena de hasta 32 caracteres.
• dirección: cadena de hasta 64 caracteres.
• fecha: fecha compuesta de dd/mm/yy.
• genero: caracteres M, F o ?

Como cada atributo sólo puede tomar un valor para una misma tupla (los valores de los campos son atómicos), no podríamos poner dos DNIs o dos fechas a un mismo cliente.

A muy alto nivel, los tipos de datos básicos para los dominios son:

• Texto: cadena de caracteres, letras, símbolos o números con lo que se realizan operaciones (por ejemplo, un código postal).
• Numérico: números sobre los cuales se pueden realizar operaciones matemáticas.
• Fecha/hora: fechas, horas, o ambas.
• Booleano (V/F - Sí/No): datos con dos posibles valores.
• Autonumérico: secuencia (1,2,3,...) que el SGBD incrementa de forma automática cuando se añade un nuevo registro.

Tipos de dominio

Cuando estudiemos el modelo físico haremos más hincapié en todos los tipos de dominio existente. De momento, lo más importante es tener claro que todos los valores de un determinado campo en una tabla comparten el mismo dominio.

Claves

Cada tabla tiene una columna (o en algunos casos un conjunto de columnas) que sirven como clave primaria (PK / primary key). Su propósito es distinguir a una tupla de otra dentro de la tabla.

Cada tabla debe tener una clave primaria, la cual es una columna (o conjunto de columnas) cuyo valor es único para cada fila.

Volvamos al ejemplo anterior sobre la tabla CLIENTE:

dni	nombre	dirección	fecha	genero
12345678A	Pedro Casas	Avenida de la libertad, 23	21/03/24	M
48123456B	Mireia Vidal	Porta de la Morera, 6	22/03/24	F
34123456C	Laura Meca	Plaça de Baix, s/n	23/03/24	F

El campo dni funciona como clave primaria de la tabla, ya que no hay dos clientes con el mismo DNI. Pero ¿y el campo nombre? Aunque en la tabla no tengamos ahora mismo dos clientes con el mismo nombre, conceptualmente sabemos que se puede dar el caso, y por lo tanto, no sería una elección correcta, ya que el nombre de un cliente no lo identifica de forma univoca.

Claves candidatas

Si una tabla tiene más de un campo (o un conjunto de ellos) que pueden identificar unívocamente a cada tupla de la tabla, se dice que todas las claves posibles son claves candidatas.

De entre las claves candidatas, elegiremos una como la clave primaria y el resto serán claves alternativas. Así pues, una clave alternativa es una clave candidata que no es primaria.

Por ejemplo, si pensamos en la tabla ESTUDIANTE podemos definir los siguientes campos: nif, codigo, nombre, fMatricula, direccion. Las claves candidatas serían ESTUDIANTE.codigo y ESTUDIANTE.nif, ya que permiten identificar de forma unívoca a cada estudiante. Si nos decantamos por ESTUDIANTE.codigo como su clave primaria, entonces ESTUDIANTE.nif sería una clave alternativa.

nif	codigo	nombre	fMatricula	direccion
12345678A	1	Pedro Casas	1/9/24	Avenida de la libertad, 23
48123456B	2	Mireia Vidal	1/9/24	Porta de la Morera, 6
34123456C	3	Laura Meca	1/9/24	Plaça de Baix, s/n

Claves ajenas

Finalmente, tenemos las claves ajenas (FK / foreign key), los cuales son campos cuyos valores referencian a valores de otra tabla.

Dentro del modelo relacional, el hecho de relacionar los datos de una tabla con otra es crucial, y se realiza mediante las claves ajenas. Así pues, la clave ajena de una tabla referencia, normalmente, al valor de la clave primaria de otra tabla. Por ello, los dominios de la clave ajena y de la clave primaria referenciada deben ser iguales (un campo numérico no puede referenciar a un campo de texto).

Comencemos con el mismo ejemplo que vimos con las relaciones 1:N del modelo conceptual, donde teníamos que todo producto tiene una categoría, pero de una categoría, tenemos muchos productos, el cual representamos así:

Relación 1:N

Si lo representamos mediante tablas, podríamos tener la siguiente estructura:

• CATEGORIA

  codigo	nombre
  1	Consola
  2	TIC
  3	Cocina
  4	Bricolaje

• PRODUCTO

  codigo	nombre	codCategoria*
  1	PS5	1
  2	Nevera	3
  3	Teclado	2
  4	XBOX	1
  5	Ratón	2
  6	Volante

• Representación de las ocurrencias

  ---



  Ocurrencias 1:N

Puedes observar como hemos subrayado las claves primaria de cada tabla. ¿Qué atributo tiene la función de clave ajena? En este ejemplo, la columna PRODUCTO.codCategoria es una clave ajena que apunta a CATEGORIA.codigo (fíjate que en este caso, al atributo que es clave ajena le hemos puesto un asterisco * tras su nombre). Si revisamos los valores, podemos comprobar como podemos tener valores repetidos y valores nulos, facilitando que de una categoría tengamos varios productos (categorías de los productos 1 y 4), que de una categoría no tengamos productos (la categoría 4 no está asociada a ningún producto) y, aunque el modelo conceptual no representaba dicha cardinalidad, que tengamos productos sin categoría (como el producto 6).

Veamos otro ejemplo, donde tenemos dos tablas, una para estudiantes (igual que el ejemplo de las claves candidatas) y otra para almacenar qué cursos realizan los estudiantes, similares a las siguientes:

• ESTUDIANTE

  nif	codigo	nombre	fMatricula	direccion
  12345678A	1	Pedro Casas	1/9/24	Avenida de la libertad, 23
  48123456B	2	Mireia Vidal	1/9/24	Porta de la Morera, 6
  34123456C	3	Laura Meca	1/9/24	Plaça de Baix, s/n

• CURSAR

  nifEstudiante*	asignatura	anyo	repetidor
  12345678A	1	2024	true
  48123456B	1	2024	false
  12345678A	2	2023	false

El campo CURSAR.nifEstudiante es una clave ajena de la relación CURSAR y enlaza con la relación ESTUDIANTE con el campo ESTUDIANTE.nif.

Visualmente, lo podemos representar mediante el siguiente gráfico:

Clave ajena

Conviene aclarar que un campo puede ser clave primaria y clave ajena a la vez. Además, una tabla puede tener más de una clave ajena o no tener ninguna. Además, en el caso de las relaciones reflexivas, la clave ajena de la relación enlazará con la clave primaria de sí misma.

Borrado y actualización

Cuanto trabajamos con varias tablas relacionadas mediante claves ajenas y claves primarias, debemos definir las reglas y modificar la clave primaria a la que referencian.

Al actualizar/borrar un registro que contiene una clave ajena, se puede:

• Rechazar: no se permite el borrado/modificación
• Propagar: se borra/modifica el registro, y las tuplas que lo referencian
• Anular: se borra/modifica el registro y las tuplas que lo referencian ponen a nulo la clave ajena.

Autoevaluación

Si volvemos a la relación entre ESTUDIANTE y CURSAR, ¿qué sucede cuando eliminamos el estudiante 12345678A?

• ESTUDIANTE

  nif	codigo	nombre	fMatricula	direccion
  12345678A	1	Pedro Casas	1/9/24	Avenida de la libertad, 23
  48123456B	2	Mireia Vidal	1/9/24	Porta de la Morera, 6

• CURSAR

  nifEstudiante*	asignatura	anyo	repetidor
  12345678A	1	2024	true
  48123456B	1	2024	false
  12345678A	2	2023	false

Profundizaremos en las operaciones entre claves ajenas y primarias cuando trabajemos las operaciones DML sobre el modelo físico en la Unidad 5.- Modelo Físico - SQL - Instrucciones DDL y DML.

Restricciones semánticas

A la hora de definir las propiedades de una tabla y sus columnas podemos emplear las siguientes restricciones:

• clave primaria: los atributos marcados como clave primaria no puedan repetir valores.
• unicidad: impide que los valores de los atributos marcados de esa forma puedan repetirse, considerándose unívocos. A nivel visual se marcan con UK. Vamos a considerar que un atributo UK no permite valores repetidos pero sí nulos (dependiendo del SGBD, en algunos casos se permiten y en otros no).
• obligatoriedad (VNN): prohíbe que el atributo marcado de esta forma no tenga ningún valor (valor no nulo).
• regla de validación: condición que debe de cumplir un dato concreto para que sea actualizado.

Además, podemos definir diferentes restricciones:

• a nivel de fila, por ejemplo, de relación entre columnas, del tipo la fecha de devolución debe ser posterior a la fecha de préstamo
• a nivel de conjunto de filas, por ejemplo, un cliente no puede hacer más de 20 pedidos en un día
• a nivel de negocio, del tipo, al insertar un pedido, se debe comprobar si la dirección de envío es la misma que la dirección del cliente, y en caso de no serlo, añadir una nueva dirección al cliente.

Nulos

Los valores nulos (NULL) indican contenidos de atributos que no tienen ningún valor, bien porque la información es desconocida o no aplicable. Es decir, más que un valor, es la ausencia de información. Algunos SGBD muestran la palabra clave NULL, mientras que otros muestran el campo en blanco.

Por ejemplo, si en la tabla ESTUDIANTE tenemos un registro con la dirección nula, está indicando que desconocemos la dirección de Mireia Vidal, no que no tenga dirección.

nif	codigo	nombre	fMatricula	direccion
12345678A	1	Pedro Casas	1/9/24	Avenida de la libertad, 23
48123456B	2	Mireia Vidal	1/9/24	NULL
34123456C	3	Laura Meca	1/9/24	Plaça de Baix, s/n

Si el campo es una clave ajena, indica que el registro actual no está relacionado con ninguno.

Las bases de datos relacionales admiten utilizar ese valor en todo tipo de operaciones.

En cuanto a los campos booleano (V/F), define un tercer valor en la lógica, ya que además del valor verdadero o falso, existe el valor para los nulos.

Integridad de entidad

La integridad de entidad define que todas las claves primarias deben tener valor, y, por lo tanto, no admiten valores nulos.

Si volvemos a la tabla ESTUDIANTE, no podemos tener ningún estudiante con el NIF vacío.

Al definir un campo como PK ya estamos declarando que dicho campo no admite valores nulos (ni repetidos por el propio concepto de clave primaria).

Integridad referencial

Si una relación R1 posee una clave ajena que la enlaza con la relación R2, entonces diremos que cumple la restricción de integridad referencial si todo valor de dicha clave ajena de R1 cumple una de las dos condiciones:

1. coincide con algún valor de la clave primaria en la relación R2
2. toma el valor nulo (NULL)

Es decir, prohíbe colocar valores en una clave ajena que no estén reflejados en la clave primaria de la tabla que relaciona.

Veamos un ejemplo que no cumple con la integridad referencial. Tengamos los siguientes datos, sabiendo que CURSAR.nifEstudiante es una clave ajena que apunta a ESTUDIANTE.nif:

• ESTUDIANTE

  nif	codigo	nombre	fMatricula	direccion
  12345678A	1	Pedro Casas	1/9/24	Avenida de la libertad, 23
  48123456B	2	Mireia Vidal	1/9/24	Porta de la Morera, 6
  34123456C	3	Laura Meca	1/9/24	Plaça de Baix, s/n

• CURSAR

  nifEstudiante*	asignatura	anyo	repetidor
  12345678A	1	2024	true
  	1	2024	false
  66666666Z	2	2023	false

El primer fallo que encontramos es que el campo CURSAR.nifEstudiante contiene nulos. Aunque las claves ajenas permiten valores nulos, al tratarse también de una clave primaria, estaría incumpliendo la integridad de entidad.

El segundo error es que el valor 66666666Z referencia a un estudiante invalido, y este valor sí que viola la integridad referencial, ya que dicho valor no existe en ESTUDIANTE.nif.

Notación

Para representar una tabla en el modelo relación usaremos una notación textual que facilita su comprensión y posterior transformación al modelo físico. A esta representación se le conoce como esquema relacional (o esquema lógico/canónico).

Pondremos el nombre de la tabla en mayúsculas, y a continuación, entre paréntesis, enumeraremos los campos mediante su nombre en minúsculas (y opcionalmente su dominio). Como convención, el primer atributo será aquel que hace la función de clave primaria, el cual además subrayaremos para facilitar la legibilidad, y a aquellos campos que sean claves ajenas les añadiremos un asterisco (*) para indicar su condición.

Tras el listado de campos, enumeraremos las restricciones, con el siguiente orden:

1. la clave primaria (PK), con el atributo o conjunto de atributos que identifican unívocamente a una tupla.
2. las claves ajenas (FK) (si las hubiera), indicando el nombre de la columna, una flecha, y la relación a la que referencia.
3. el resto de restricciones (UK, VNN, comprobaciones, etc...) (si las hubiera)

Más propiedades

Un campo puede tener opcionalmente las siguientes propiedades:

• Descripción: texto breve que aporta información sobre el contenido o la finalidad del campo.
• Tamaño: tamaño máximo permitido.
• Rango de valores posibles, a modo de enumeración.
• Requerido o NOT NULL: no permite valores nulos.
• Predeterminado (DEFAULT): valor por defecto para cuando no se inserta ningún valor.

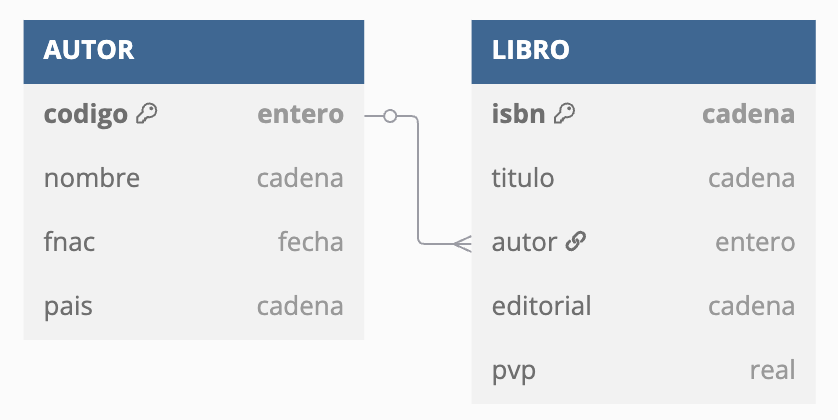

Por ejemplo, un esquema lógico en modelo relacional que relaciona un libro con un autor, y un autor con muchos libros (relación 1:N) podría ser el siguiente:

AUTOR (codigo: autonumérico, nombre: texto, fnac: fecha, nacionalidad: texto)
· PK: (codigo)

LIBRO (isbn: texto, titulo: texto, descripcion: texto, autor*: numérico, editorial: texto, pvp: real)
· PK: (isbn)
· FK: (autor) → AUTOR

Por legibilidad, vamos a omitir los dominios y representar las tablas únicamente con el nombre de los campos, y posteriormente, en el diccionario de datos, definiremos sus tipos. De este modo, quedaría así:

AUTOR (codigo, nombre, fnac, pais)
· PK: (codigo)

LIBRO (isbn, titulo, autor*, editorial, pvp)
· PK: (isbn)
· FK: (autor) → AUTOR

Tenemos que el autor se identifica por un código, el cual es su clave primaria. En cambio, los libros se identifican por su ISBN, y tienen un atributo autor que referencia a la clave primaria de AUTOR (y por tanto, deben tener el mismo dominio). De esta relación, deducimos que el nombre del atributo de la clave ajena no tiene por qué coincidir con el nombre de la clave primaria, pero sí su dominio.

Vamos a crear datos ficticios y comprobaremos si el modelo cumple la relación de uno a muchos:

• AUTOR

  codigo	nombre	fnac	pais
  1	Brandon Sanderson	19/12/75	USA
  2	Juan Gómez Jurado	16/12/77	España
  3	Jöel Dicker	16/06/85	Suiza

• LIBRO

  isbn	titulo	autor*	editorial	pvp
  9788420476841	Un animal salvaje	3	Alfaguara	23,90
  9788420414065	La verdad sobre el caso Harry Quebert	3	Alfaguara	23,90
  9788491221722	Lazarillo de Tormes	NULL	Santillana	14,20
  9788419260444	Nacidos de la bruma	1	Nova	24,90

Así pues, comprobamos que tenemos un autor (el 3 con dos libros), e incluso un libro sin autor, confirmando la relación 1:N conforme queríamos diseñar.

Cardinalidad de las relaciones

Con lo que sabemos hasta ahora, piensa:

• ¿Cómo evitamos que la cardinalidad mínima sea 0 entre LIBRO y AUTOR, es decir, que Card(LIBRO, ESCRIBIR) = (1,1), de manera que cada libro lo escriba siempre un autor, no permitiendo valores nulos en la clave ajena?
• ¿Cómo cambiamos la relación de 1:N a una relación 1:1, para que cada autor solo pudiera escribir un libro?

Representación gráfica

Para la representación gráfica de los modelos lógicos podemos emplear diversas herramientas existentes en el mercado, como ERDPlus o MySQLWorbench (más cercano al modelo físico).

En nuestro caso, nos vamos a centrar en ERDPlus, al ser una herramienta online gratuita. Una vez registrados, tenemos la opción de generar un diagrama ER o un esquema relacional. En este caso, nos centraremos en el esquema relacional.

Mediante la barra superior, con el botón TABLE nos aparecerá un diálogo a la derecha donde podremos indicar el nombre de la tabla y añadir y configurar los atributos de la tabla. Tras añadir todos los atributos, debemos configurar su clave primaria mediante el botón PRIMARY KEY del menú lateral:

Tabla AUTOR en ERDPlus

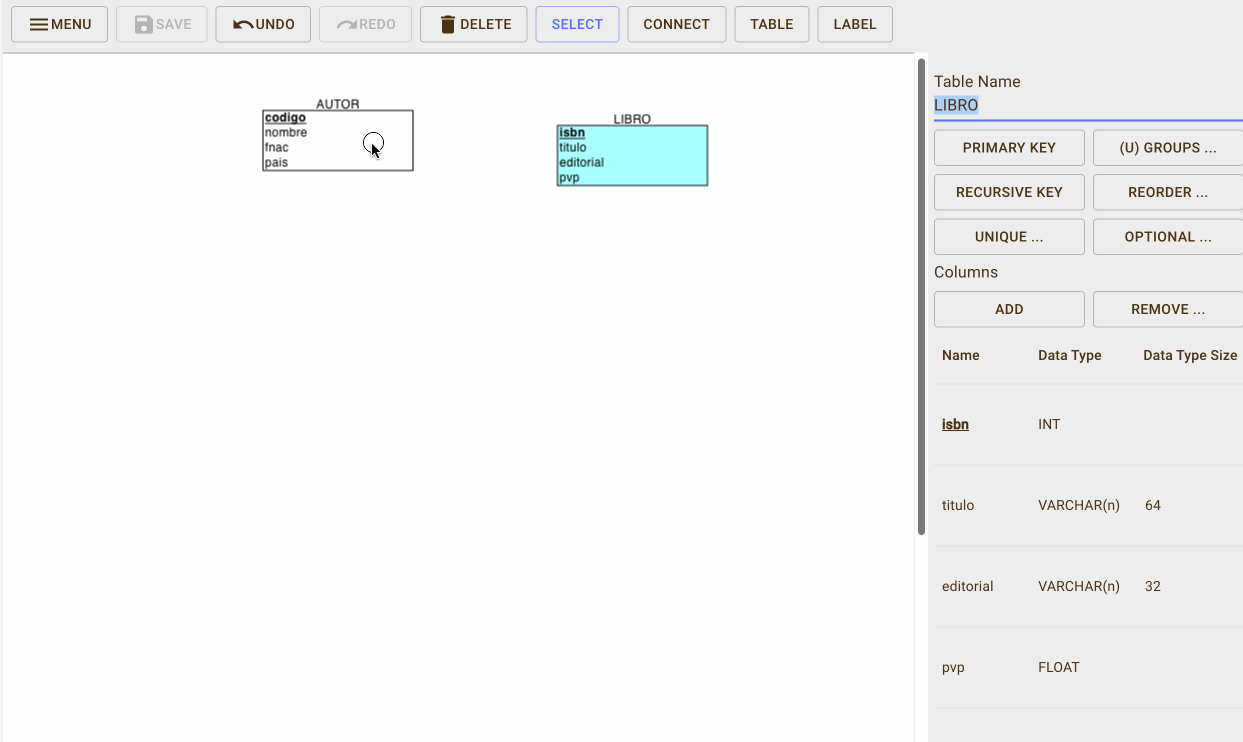

A continuación, repetimos los pasos y añadimos los campos de la tabla LIBRO, pero sin añadir la clave ajena. Para ello, mediante el botón CONNECT de la barra superior, pinchamos en AUTOR y arrastramos a LIBRO, y veremos como añade un nuevo atributo en la tabla LIBRO con la clave primaria de AUTOR, marcando el nuevo atributo con la etiqueta FK. A continuación, para que coincida con nuestro modelo lógico, renombramos el atributo, y lo colocamos tras el titulo:

Clave ajena con ERDPlus

Diccionario de datos

El diccionario de datos de un modelo relacional es un repositorio central que almacena metadatos sobre los elementos de una base de datos.

En un sistema de bases de datos relacional, el diccionario de datos incluye detalles sobre las estructuras de las tablas, las relaciones entre las tablas, las columnas, los índices, las restricciones, los procedimientos almacenados y otros objetos de la base de datos. Es esencialmente un catálogo que describe la estructura lógica y la organización de la base de datos.

Las funciones del diccionario de datos son:

• Documentación: Sirve como referencia para desarrolladores y administradores de bases de datos, ayudándoles a entender la estructura y organización de la base de datos.

• Control de integridad: Ayuda a asegurar que las definiciones de las tablas y relaciones se mantengan coherentes y conformes a las reglas establecidas.

Componentes

1. Tablas y columnas: Describe las tablas en la base de datos, los nombres de las columnas, tipos de datos, tamaños y si permiten valores nulos.

2. Relaciones y claves: Define las relaciones entre tablas y especifica las claves primarias y ajenas.

3. Restricciones: Incluye detalles sobre restricciones como UNIQUE, CHECK, NOT NULL, y DEFAULT.

Si nos centramos en los modelos físicos, podríamos incluir otros componentes como índices, vistas, procedimientos almacenados y funciones o triggers, así como usuarios y permisos.

Ejemplo

Para este ejemplo, nos vamos a basar en el mismo ejemplo que hemos utilizado en el apartado de Notación, donde un AUTOR escribe muchos LIBRO, pero un LIBRO sólo lo escribe un AUTOR.

Para documentar el diccionario de datos, se utiliza una estructura de tabla con el nombre de la columna, el tipo de datos y una descripción del campo:

• Tabla AUTOR

  Columna	Tipo de Datos	Descripción
  codigo	INT	Clave primaria. Identificador único del autor.
  nombre	VARCHAR(64)	Nombre del autor.
  fnac	DATE	Fecha de nacimiento del autor.
  pais	VARCHAR(32)	País de nacimiento del autor.

• Tabla LIBRO

  Columna	Tipo de Datos	Descripción
  isbn	INT	Clave primaria. Identificador único del libro.
  titulo	VARCHAR(64)	Título del libro.
  autor	INT	Clave foránea que referencia a AUTOR.codigo. Indica el autor del libro.
  editorial	VARCHAR(32)	Editorial que publica el libro.
  pvp	FLOAT	Precio de venta al público del libro.

A continuación, indicamos las relaciones y restricciones

• Clave primaria en AUTOR: codigo
• Clave primaria en LIBRO: isbn
• Clave ajena en LIBRO: autor referencia a codigo en la tabla AUTOR, indicando la relación entre un libro y su autor.
  • Restricción de borrado: rechazar.
  • Restricción de modificación: propagar.

Normalización

Un principio del diseño relacional es que "hechos distintos se deben almacenar en objetos distintos".

Para conseguir este objetivo, la normalización es una técnica dentro del diseño de bases de datos relacionales que consiste en la separación de atributos en tablas lo más simples posibles para suprimir dependencias erróneas entre atributos, así como optimizar los procesos de inserción, modificación y borrado en la bases de datos.

Así pues, se basa en el análisis de dependencias entre atributos mediante un proceso que consiste en identificar y aplicar una serie de reglas a las relaciones obtenidas del esquema relacional.

Supuesto Comerciales

Supongamos los siguientes datos sobre ventas que realizan una serie de comerciales de los cuales tenemos su código y nombre, su estado laboral (con un código y una descripción), la ciudad y la provincia donde realizan las ventas, así como las poblaciones de dichas ciudades y provincias.

comercialID	comercialNom	estadoID	estadoDesc	ciudad	provincia	ciudadPob	provinciaPob	ventas
C1	Carlos Suarez	JC	Jornada Completa	Elche	Alicante	230.000	1.800.000	33
C1	Carlos Suarez	JC	Jornada Completa	Denia	Alicante	42.000	1.800.000	22
C2	Manoli Campos	JC	Jornada Completa	Elche	Alicante	230.000	1.800.000	55
C2	Manoli Campos	JC	Jornada Completa	Aspe	Alicante	22.000	1.800.000	44
C3	Carlos Suarez	JPM	Jornada Partida Mañanas	Cartagena	Murcia	218.000	1.520.000	17
C4	Sonia Sánchez	JPT	Jornada Partida Tardes	Gandía	Valencia	73.000	2.550.000	27
C5	Marina Vidal	JC	Jornada Completa	Valencia	Valencia	807.000	1.800.000	37
C6	Michael Johnson	JC	Jornada Completa	Valencia	California	63.000	38.940.000	47

Claramente, tenemos datos redundantes que con otra organización de los mismos podríamos evitar dependencias.

Dependencias funcionales

Antes de entrar a conocer los pasos de la normalización, previamente tenemos que definir una serie de conceptos:

• Dependencia funcional (DF): es la relación semántica existente entre atributos de una misma tabla. Decimos que A → B, es decir, que B depende funcionalmente de A (o A determina a B), si y solo si para cada valor de A sólo puede existir un B.

  DF - Supuesto Comerciales

  El primer paso es para cada columna, identificar las dependencias que hay entre los atributos.

  Por ejemplo, cogemos el nombre del comercial, y detectamos que dependen funcionalmente del identificador del comercial, por lo tanto: comercialID → comercialNom. Pero si nos fijamos bien en los nombres de los comerciales, no podemos decir lo mismo en el sentido contrario, ya que tenemos un nombre repetido en diferentes códigos de comercial (¡qué casualidad!), con lo que no es correcto decir comercialNom → comercialID.

  Si hacemos lo mismo con el identificador del estado del comercial, deducimos que depende también del identificador, obteniendo comercialID → estadoID.

  Y lo mismo con la descripción del estado. En este caso, se cumplen que tanto el identificador del comercial como el identificador del estado permiten obtener la descripción del estado, obteniendo comercialID → estadoDesc y estadoID → estadoDesc.

  Si continuamos con todos los atributos y agrupamos las dependencias funcionales tenemos:

  • comercialID → comercialNom, estadoID, estadoDesc
  • estadoID → estadoDesc
  • estadoDesc → estadoID
  • provincia → provinciaPob
  • ciudad, provincia → ciudadPob, por ejemplo, tenemos dos ciudades Valencia en provincias diferentes
  • comercialID , ciudad, provincia → ventas

  Tal como hemos comentado previamente, cuando agrupamos los atributos, la dependencia comercialID → comercialNom, estadoID, estadoDesc significa que tanto el nombre del comercial, como el código de su estado y el estado dependen del identificador del comercial.

• Dependencia funcional completa (DFC): cuando tenemos que A1, A2, ...AN → B (B tiene una dependencia funcional del conjunto A1, A2, ...AN), pero no de ninguno de sus subconjuntos.

  Es decir, B depende de la combinación completa de atributos, y no de un parte de la clave.

  DFC - Supuesto Comerciales

  Tenemos que las ventas dependen de la combinación comercialID, ciudad, provincia y no de un subconjunto de ellas, es decir, comercialID, ciudad, provincia → ventas.

• Dependencia funcional transitiva (DFT): se dice que hay un DFT entre A y B, si A → B y B → C, siendo A y B columnas no claves. Dicho de otro modo, cuando tenemos columnas no claves que determinan otras columnas no clave.

  DFT - Supuesto Comerciales

  Tenemos que estadoID → estadoDesc y que estadoDesc → estadoID.

Formas Normales

Formas normales - Wikipedia

La normalización consiste en una serie de pasos, cada uno de los cuales se corresponde a una forma normal (FN). Conforme se va avanzando en la normalización, las tablas tienen una estructura más limpia y con menor redundancia.

Codd propuso en 1972 tres formas normales, a las que se sumó la forma normal de Boyce-Codd en 1974, y luego se añadieron dos más por parte de Fagin entre 1977 y 1979. En este curso, nos vamos a centrar en las tres primeras, que cubren la mayoría de casos con los que nos vamos a encontrar, ya que se considera que una base de datos que está en 3FN es una base de datos correctamente diseñada

Todas las formas normales se construyen sobre una forma normal previa, de forma que se anidan unas dentro de otras:

• 1FN: Una relación está en primera forma normal si, y sólo si, todos sus dominios contienen valores atómicos. Supone la eliminación de todos los campos multivaluados.

  Por lo general, si tenemos una tabla de un modelo relacional, por las propias restricciones semánticas del modelo relacional, no deberíamos tener ningún campo con varios valores.

• 2FN: una relación está en segunda forma normal si está en 1FN y todas las columnas que no son clave tienen un DFC de la clave primaria.

  Para ello, descompondremos la tabla en varias tablas, y comprobamos que ningún subconjunto de los atributos no clave determinan campos no principales.

  Si todas las claves candidatas de las tablas en 1FN son simples (unitarias), automáticamente las tablas ya están en 2FN. En cambio, si la clave primaria es compuesta, deberemos comprobar que todos los atributos dependen de la clave primaria compuesta y no de un subconjunto de esta.

• 3FN: 2FN + todo atributo que no es clave primaria no tiene una dependencia funcional transitiva de otro atributo no clave, es decir, depende únicamente de la clave primaria de modo no transitivo.

Ejemplo

Tenemos una tabla sobre la cual queremos comprobar si está normalizada. Se basa en los datos de una escuela de diseño, donde tenemos alumnado que cursa diversas asignaturas que imparte un docente, y en la cual puede obtener una calificación de dicho docente.

Se muestra un ejemplo de datos de la tabla de la cual partimos:

cod-alumno	nom-alumno	cod-asignatura	nom-asignatura	cod-profesor	nom-profesor	nota
1	Pedro Casas	A	Diseño I	X	Miguel Ruiz	9.85
1	Pedro Casas	B	Pruebas I	X	Miguel Ruiz	5.65
2	Mireia Vidal	A	Diseño I	X	Miguel Ruiz	10
2	Mireia Vidal	A	Diseño I	X	Miguel Ruiz	9.85
3	Sonia Caparrós	C	Usabilidad	Y	Marina López	7

Vamos a aplicar las diferentes reglas y transformaciones necesarias hasta comprobar la FNBC.

El primer paso es definir las dependencias funcionales, obteniendo:

• cod-alumno → nom-alumno: El nombre del alumno DF del código.
• cod-asignatura → nom-asignatura: El nombre de la asignatura DF del código.
• cod-profesor → nom-profesor: El nombre del profesor DF del código.
• (cod-alumno, cod-asignatura, cod-profesor) → nota: La combinación del código del alumno, el código de la asignatura y el código del profesor determina la nota.

Las claves candidatas de la relación serían cod-alumno, cod-asignatura, cod-profesor y (cod-alumno, cod-asignatura, cod-profesor) y los campos no clave serían nom-alumno, nom-asignatura, nom-profesor y nota.

A continuación, comprobamos si cumple las diferentes formas normales:

• ¿Está en 1FN? Comprobamos que la tabla no tiene campos multivaluados y, por lo tanto, la tabla de por sí ya está en primera forma normal.

• ¿Está en 2FN? Está en 1FN y comprobamos las dependencias funcionales completas entre los atributos de la relación, es decir, todos los atributos no clave tienen una DFC de la clave primaria.

  Como los atributos nom-alumno, nom-asignatura, nom-profesor tienen no tienen una DFC de la clave (cod-alumno, cod-asignatura, cod-profesor) (ya que la tienen de un subconjunto de la clave, por ejemplo, el nombre del alumno DF de su código), necesitamos descomponer la relación en las siguientes tablas:

  • ALUMNO(cod-alumno, nom-alumno)
  • ASIGNATURA(cod-asignatura, nom-asignatura)
  • PROFESOR(cod-profesor, nom-profesor)
  • CALIFICAR(cod-alumno, cod-asignatura, cod-profesor, nota)

• ¿Está en 3FN? Está en 2FN y comprobamos que todos los atributos no clave deben depender únicamente de la clave primaria.

  En la tabla CALIFICAR no hay dependencias transitivas, ya que nota depende directamente de la clave primaria compuesta (cod-alumno, cod-asignatura, cod-profesor).

• ¿Está en FNBC? Una tabla está en FNBC si para toda dependencia funcional es una superclave.

  En la tablaCALIFICAR, (cod-alumno, cod-asignatura, cod-profesor) juntos forman una superclave, y no hay violaciones a la FNBC.

El resultado de normalizar la tabla inicial sería

1. ALUMNO(cod-alumno, nom-alumno)

   cod-alumno	nom-alumno
   1	Pedro Casas
   2	Mireia Vidal
   3	Sonia Caparrós

2. ASIGNATURA(cod-asignatura, nom-asignatura)

   cod-asignatura	nom-asignatura
   A	Diseño I
   B	Pruebas I
   C	Usabilidad

3. PROFESOR(cod-profesor, nom-profesor)

   cod-profesor	nom-profesor
   X	Miguel Ruiz
   Y	Marina López

4. CALIFICAR(cod-alumno, cod-asignatura, cod-profesor, nota)

   cod-alumno	cod-asignatura	cod-profesor	nota
   1	A	X	9.85
   1	B	X	5.65
   2	A	X	10
   3	C	Y	7

Estas tablas están ahora en FNBC, eliminando redundancias y asegurando que todas las dependencias funcionales se respetan correctamente.

Desnormalización

El concepto de desnormalizar un modelo relacional consiste en transformar una base de datos a una forma normal menor, siempre con el objetivo de mejorar el rendimiento de las operaciones de consulta de datos, a costa de aceptar cierta redundancia de datos

Por ejemplo, podemos unir varias relaciones en una si se usan juntas frecuentemente mediante operaciones join.

Además del rendimiento en las consultas, podemos desnormalizar nuestros modelos para simplificar el esquema o reducir la complejidad de ciertas consultas.

Un caso muy común es unir los datos de dos tablas que tienen una relación 1:1 en una única tabla (siempre que la semántica de las relaciones lo permita).

Referencias

• Herramienta gráfica ERDPlus para la realización de diagramas de modelos relacionales.

• Materiales sobre el módulo de BD:

  • Model Relacional - Institut Obert de Catalunya
  • Modelo Relacional de Jorge Sánchez
  • Bases de datos relacionales de Javier Gutiérrez
  • Diseño de modelo lógicos normalizados de gestionbasesdatos.readthedocs.io
  • Diseño lógico y Normalización de la Universidad de Sevilla

Actividades

• AC301. (RABD.6 // CE6b, CE6c // 3p) Analiza la siguiente tabla EMPLEADO y enumera todos los errores que encuentres. A continuación, aporta una solución para cada uno de ellos. Finalmente, analiza las claves existentes:

  dni	nombre	genero	direccion	fAlta	casado	nombre	codEmpleado
  12345678A	Guillem Vidal	M	C Mayor, 5	11/1/24	N		1
  12345679B	Guillem Vidal	M	C Illueca, 26	21/1/24	N		2
  12345670C, 12345671D	Juan y María Sánchez	M,F	C Illueca, 26	31/1/24	S,N	Ana	3,4
  98765431X	Ana Fernández	F		30/2/24	S	Óscar	X2
  98765432Z	Domingo Gallardo	M	Avda Alicante, 12	Lunes	S	María	siete
  98765430Y	Mónica Reig	F	03206	3/2/24	S		99

• AR302. (RABD.6 // CE6d, CE6e // 3p) Indica si las siguientes afirmaciones son verdaderas o falsas y justifica la respuesta:

  • La unión de todos los campos de una relación siempre funciona como clave de la relación.
  • Toda relación tiene clave primaria.
  • Toda relación posee, al menos, una clave ajena.
  • Un campo que pertenece a la clave primaria de una relación puede tomar el valor NULL.
  • Un campo que pertenece a una clave ajena de una relación puede tomar el valor NULL.
  • Un mismo campo puede funcionar a la vez como clave primaria y como clave ajena de una relación.
  • Una clave ajena puede enlazar una relación consigo misma.

• AC303. (RABD.6 // CE6f // 3p) A partir de los datos de las siguientes tablas, identifica todos los problemas con las restricciones semánticas asociadas al modelo relacional y aporta soluciones de cómo resolverlas, sabiendo que las PK son PRODUCTO.codigoy CATEGORIA.codigo, y tenemos una clave ajena de PRODUCTO.categoria que apunta a CATEGORIA.

  • PRODUCTO

    codigo	nombre	cantidad	pvp	categoria*
    101	Televisor LED 42"	-5	299.99	1
    102	Lavadora XYZ	010	abc	2
    102	LEGO Batman	tres	299.99	3
    105	Pelota de fútbol		299.99	NULL
    099	Escritorio	8	299.99	5

  • CATEGORIA

    codigo	nombre	descr
    1	Electrónica	Productos electrónicos de consumo
    2		Hogar y cocina
    NULL	Juguetes y Juegos	Accesorios y juguetes para niños
    4	Deportes	Artículos deportivos y outdoor
    4	Deportes	Productos de oficina y papelería

• AR304. (RABD.6 // CE6e, CE6f // 3p) A partir de los datos de la siguiente tabla de COMERCIAL, identifica todas las claves y restricciones posibles:

  dni	codigo	nombre	genero	direccion	fAlta	codPareja
  12345679B	10	Ana Vidal	F	C Illueca, 26	21/1/24
  12345670C	20	Lara Sánchez	M	C Almassera, 15	31/1/24	3
  98765431X	30	Ana Fernández	F		13/2/24	7
  98765432Z	40	Domingo Gallardo	M	Avda Alicante, 12	23/2/24
  98765430Y	50	Ana Vidal	F	C Eugeni D'Ors 5	3/3/24	6
  12345678A	60	Guillem Vidal	M	C Mayor, 5	11/1/24	2

• AC305. (RABD.6 // CE6b, CE6c // 2p) Crea las tablas necesarias con datos ficticios (con al menos 5 registros cada tabla) que respete las restricciones semánticas del modelo relacional a partir del siguiente esquema relacional:

  EMPLEADO (nif, nombre, direccion, cargo)
· PK: (nif)
· VNN: (nombre)

  VEHICULO (matricula, codigo, marca, modelo, empleado*)
· PK: (matricula)
· FK: (empleado) → EMPLEADO
· VNN: (empleado)
· UK: (codigo)

• AC306. (RABD.6 // CE6a, CE6f // 1p) A partir del esquema del ejercicio anterior (AC305), dibuja a mano un diagrama que represente el modelo relacional.

  Si te da tiempo, una vez dibujado en papel, puedes utilizar ERDPlus para pasarlo a digital. En este caso, adjunta ambos diagramas.

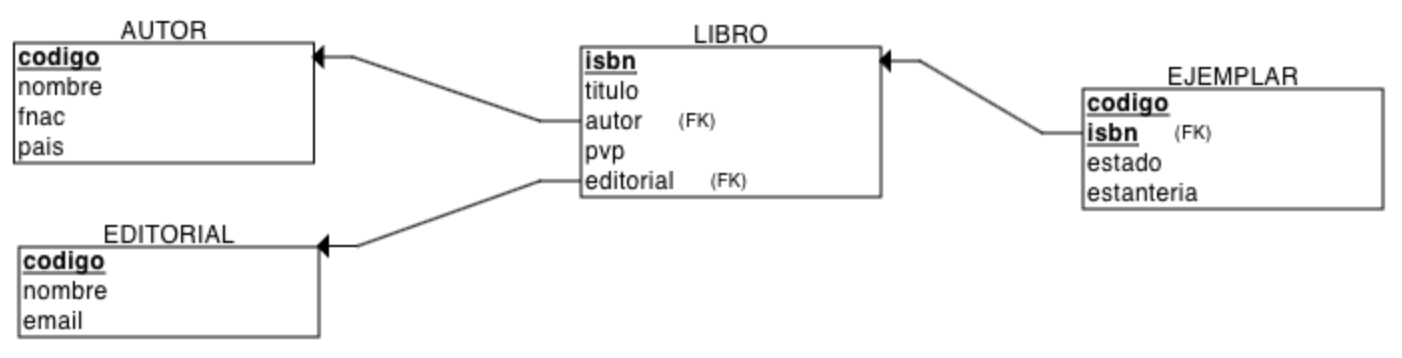

• AP307. (RABD.6 // CE6d, CE6f // 3p) A partir del siguiente esquema relacional, crea tres tablas con datos ficticios, y explica el tipo de relación existente entre los campos y las tablas relacionadas (cardinalidad):

  CONDUCTOR (nif, nombre, fAlta)
· PK: (nif)

  CONDUCIR (nif*, matricula*, cantidad)
· PK: (nif, matricula)
· FK: (nif) → CONDUCTOR
    (matricula) → AUTOBUS

  AUTOBUS (matricula, tipo, numPlazas)
· PK: (matricula)
· VNN: (numPlazas)

• AR308. (RABD.6 // CE6d, CE6e, CE6f // 3p) A partir de las tablas de la actividad AC303, crea el esquema relacional.

  A continuación, crea una nueva tabla PROVEEDOR con datos asociados a esta nueva relación, y actualiza el esquema relacional para que estén las tres tablas relacionadas.

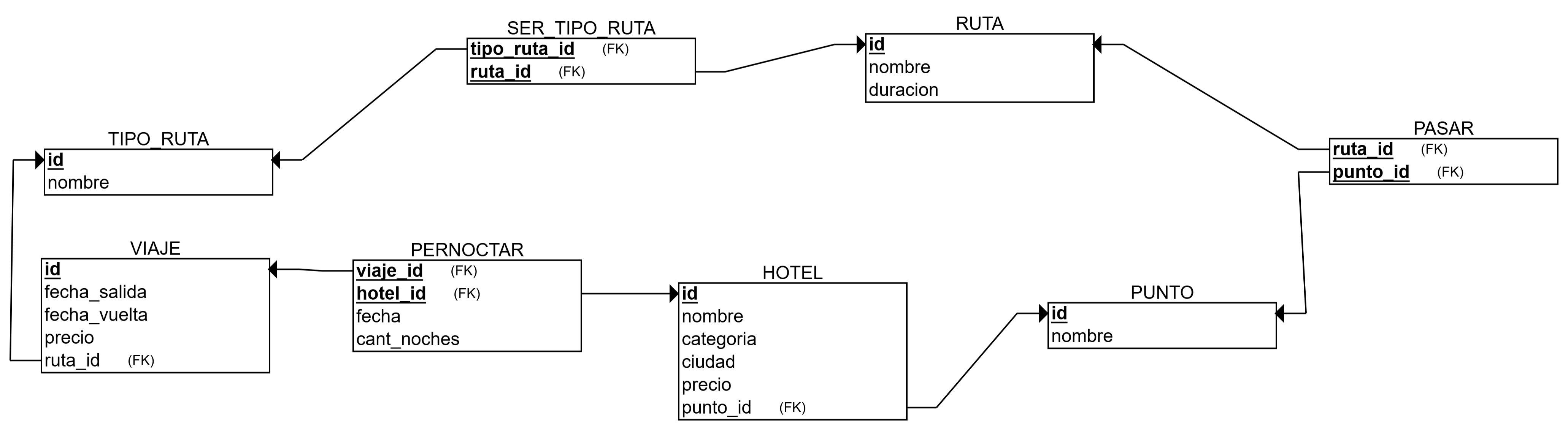

• AR309. (RABD.6 // CE6b, CE6f // 3p) A partir del siguiente diagrama, crea el esquema relacional:

Actividad 309

• AC310. (RABD.6 // CE6d // 3p) A partir del siguiente diagrama relacional sobre un comercio:



  Actividad 310

  Contesta a las siguientes preguntas argumentado tus respuestas:

  1. ¿Puede un PEDIDO contener más de un PRODUCTO?
  2. ¿Podemos obtener cuales son las categorías de los productos con más pedidos?
  3. Si quisiéramos obtener cuales son las provincias de los clientes donde se realizan más pedidos ¿qué deberíamos añadir?
  4. ¿Podemos tener dos proveedores con el mismo nombre?
  5. ¿Todo PRODUCTO obligatoriamente pertenecerá a una CATEGORIA?
  6. Cuando en un pedido compramos dos producto diferentes ¿Cuantas LINEA_PEDIDO necesitamos? ¿Y si son del mismo producto?

• AC311. (RABD.6 // CE6c, CE6d // 3p) A partir del esquema y de las tablas obtenidas en la actividad AC305, completa el diccionario de datos.

• AR312. (RABD.6 // CE6c, CE6d // 3p) A partir del diagrama y del esquema obtenidos en la actividad AR309, completa el diccionario de datos.

• AC313. (RABD.6 // CE6g // 3p) A partir de la siguiente tabla, indica las dependencias funcionales:

  codEnvio	fEnvio	codCamion	tipoCamion	codProducto	tipoProducto	cantidad
  111	1/1/24	C1	Tráiler	A	Zapatos	180
  111	1/1/24	C1	Tráiler	B	Gorras	120
  222	2/1/24	C2	Tráiler	C	Camisetas	2000
  333	3/1/24	C3	Furgoneta	D	Calcetines	1200
  333	3/1/24	C3	Furgoneta	A	Zapatos	360
  444	3/1/24	C2	Tráiler	C	Camisetas	3000
  555	3/1/24	C1	Tráiler	B	Gorras	140

• AC314. (RABD.6 // CE6g // 3p) Considera la siguiente relación que almacena información acerca de proyectos en una gran empresa aeroespacial. Se pide normalizar los datos hasta la tercera forma normal.

  TRABAJO (nomProy, jefeProy, idEmp, horas, nomEmp, fondos, fInicio, salario, nomDpto, jefeDpto, puntos)

  Teniendo en cuenta que:

  1. Cada proyecto tiene un nombre único.
  2. Los nombres de los empleados, jefes de proyectos y jefes de departamentos no son únicos.
  3. Cada proyecto tiene un jefe de proyecto.
  4. Muchos empleados se pueden asignar para trabajar en cada proyecto, y un empleado se puede asignar a más de un proyecto.
  5. El atributo horas indica la cantidad de horas por semana que un empleado particular se asigna a trabajar en un proyecto particular.
  6. El atributo fondos almacena la cantidad de dinero asignada para un proyecto.
  7. El atributo fInicio da la fecha de comienzo para un proyecto.
  8. El atributo nomDpto proporciona el nombre del departamento al que pertenece un empleado. Los nombres de departamentos son únicos.
  9. El atributo jefeDpto proporciona el nombre del supervisor de departamento, que puede no ser el mismo que el supervisor o jefe del proyecto.
  10. El atributo puntos proporciona una medida del buen hacer de un empleado en un proyecto particular. El jefe de proyecto asigna la calificación al final del trabajo del empleado en dicho proyecto.

  nomProy	jefeProy	idEmp	horas	nomEmp	fondos	fInicio	salario	nomDpto	jefeDpto	puntos
  Zeus	Duque	E101	25	Pedro	20.000	1/4/24	30.000	Aeronáutica	Ángel	9
  Zeus	Duque	E105	30	Laura	20.000	1/4/24	26.000	Robótica	Paco
  Zeus	Duque	E110	10	Miguel	20.000	1/4/24	21.000	Aeronáutica	Ángel	8
  Atreus	Meca	E101	5	Pedro	50.000	15/10/24	30.000	Aeronáutica	Ángel
  Atreus	Meca	E110	20	Miguel	50.000	15/10/24	21.000	Aeronáutica	Ángel
  Atreus	Meca	E120	15	Noa	50.000	15/10/24	25.000	Lanzamientos	Paco

• AC315. (RABD.6 // CE6g // 3p) A partir del siguiente esquema relacional de una librería, desnormalízalo para simplificar su estructura:

  LIBRO (isbn, titulo, autor*, editorial*, numPaginas)
· PK: (nif)
· FK: (autor) → ESCRITOR
· FK: (editorial) → EDITORIAL


  ESCRITOR (nif*, nombre, pais)
· PK: (nif)


  EDITORIAL (codigo*, nombre, pais)
· PK: (codigo)


• AR316. (RABD.6 // CE6b, CE6c, CE6d, CE6e, CE6f, CE6g // 3p) Una vez finalizada la unidad, responde todas las preguntas del cuestionario inicial, con al menos un par de líneas para cada una de las cuestiones.
