Modelado documental

Antes de estudiar cómo modelar de forma adecuada nuestros datos en un modelo de datos documental, en concreto dentro de MongoDB, es conveniente recordar que:

Mediante un documento podemos mantener toda la información que se utiliza junta en un único documento, sin necesidad de separar los datos en diferentes colecciones.
Las propiedades transaccionales ACID se cumplen a nivel de documento. Si tenemos la información separada en varios documentos, tenemos que utilizar el modelo transaccional de MongoDB de forma programativa.

Dependiendo del tipo de relación entre dos documentos, normalizaremos los datos para minimizar la redundancia pero manteniendo en la medida de lo posible que mediante operaciones atómicas se mantenga la integridad de los datos. Para ello, bien crearemos referencias entre dos documentos o embeberemos un documento dentro de otro, pero intentando que la información más utilizada quepa en un único documento.

MongoDB es una base de datos documental, no relacional, donde el esquema no se debe basar en el uso de claves ajenas/joins, ya que realmente no existen. A la hora de diseñar un esquema, si nos encontramos que el esquema está en 3FN o si cuando hacemos consultas estamos teniendo que realizar varias consultas de manera programativa (primero acceder a una tabla, con ese _id ir a otra tabla, etc… o hacemos un uso extensivo del operador $lookup mediante el framework de agregación) es que no estamos siguiendo el enfoque adecuado.

En resumen, diseñar un buen modelo de datos documental supondrá que nuestro código será más legible y mantenible, así como tener un mayor rendimiento de nuestras aplicaciones, aunque conlleve la redundancia de datos.

Metodología¶

A la hora de tomar decisiones sobre nuestro modelo, nuestra primera decisión es si vamos a modelar para obtener una mayor simplicidad del esquema o queremos un mejor rendimiento.

Si nuestro equipo de desarrollo es pequeño o estamos desarrollando una única aplicación, nos decantaremos por la simplicidad cuando las consultas suelan ser siempre las mismas, pudiendo embeber la mayoría de entidades en un único documento. En cambio, si nuestro equipo es grande, multiples aplicaciones realizan un gran número de lecturas/escrituras, nos centraremos en el rendimiento, donde nos centraremos en el tamaño de los datos, la cantidad de las operaciones y su calificación/importancia, y embebiendo o relacionando los documentos conforme sea mejor.

Simplicidad vs Rendimiento

Es más fácil optimizar el código de una aplicación para obtener mejor rendimiento que simplificar el código o el esquema de una aplicación compleja. Así pues, en un principio, siempre hemos de apostar por la simplicidad.

Desde MongoDB recomiendan seguir la siguiente metodología a la hora de definir nuestro modelo de datos, la cual han separado en tres fases:

Definir la carga (workload):
- Comprender para qué operaciones estamos modelando.
- Cuantificar y calificar las operaciones de lectura y escritura.
- Listar las operaciones más importantes.
Modelar las relaciones
- Las relaciones 1:1 normalmente se modelan con un documento embebido
- las relaciones 1:M y N:M mediante un array de documentos o referencias a documentos de otra colección.
Reconocer y aplicar patrones de diseño sobre el esquema
- Realizar transformaciones sobre el esquema, que se centran en el rendimiento, mantenimiento o simplificación de los requisitos.

Si cruzamos nuestra decisión de simplicidad/rendimiento con la metodología tenemos:

Objetivo	Simplicidad	Simplicidad y Rendimiento	Rendimiento
1. Definir la carga	Operaciones más frecuentes	Mayoría de operaciones Tamaño de los datos Cantidad de operaciones	Todas las operaciones Tamaño de los datos Cantidad de operaciones Calificación de las operaciones
2. Entidades y relaciones	Embeber siempre que sea posible	Embeber y relacionar	Embeber y relacionar
3. Patrones de transformación	Patrón A	Patrones A y B	Patrones A, B y C

A continuación veremos cada una de estas fases en detalle.

Definir la carga¶

En esta primera fase es muy importante comprender para qué operaciones estamos modelando, para ello hemos medir los datos a almacenar, cuantificar y calificar las operaciones de lectura y escritura, así como listar las operaciones más importantes, con métricas tipo operaciones por segundo, latencia requerida o atributos utilizados en las consultas.

Para ello, partiremos de diferentes escenarios de uso de la aplicación, los logs y estadísticas que tengamos disponibles o el conocimiento de los analistas de negocio.

Dependiendo de la carga, puede provocar diferentes soluciones de modelado, ya que en unas pueden ser más importantes las lecturas y en otras las escrituras.

Ejemplo de carga

El siguiente ejemplo está extraído del curso M320 de Modelado de datos de la MongoDB University.

Caso de uso
- Una organización ha desplegado 100.000.000 de sensores meteorológicos.
- El objetivo es capturar en una base de datos los datos transmitidos de todos los dispositivos para realizar predicciones y analizar tendencias.
Datos principales
- Número de dispositivos: 100.000.000
- Duración: 10 años
- Análisis: 10 años
Supuestos:
- Para las predicciones, son igual de válidos los datos por hora que por minutos.
- Para análisis más profundos, es necesario mantener los datos por minutos.

Operaciones:

Actor	CRUD	Datos en operaciones	Tipo de operación	Ratio	Información extra
sensor	envío de datos cada minuto	`sensor_id`, métricas	escritura	1.666.667 por seg	se almacena una copia (no hace falta redundancia), 1000 bytes de datos leídos, tiempo de vida de 10 años
sistema	identificar sensores inoperativos	`sensor_id`, tiempos de métricas	lectura	1 por hora	latencia y tiempo de consulta de 1 hora, mediante un full scan de los datos, los datos se renuevan cada hora
sistema	agregar datos cada hora	`sensor_id`, métricas	escritura	1 por hora	redundancia en la mayoría de nodos, tiempo de vida de 10 años
analista / científico de datos	ejecutar 10 consultas analíticas por hora	métricas de temperatura	lectura	100 por hora (10 por hora por 10 analistas)	latencia y tiempo de consulta de 10 minutos, mediante un full scan de los datos, los datos se renuevan cada hora

Operación detallada:
- Actor: sensor
- Descripción: Envío de datos meteorológicos al servidor
- Tipo: escritura
- Datos: sensor_id, timestamp, métricas del sensor
- Frecuencia: 1.600.000 por seg === 100.000.000 por hora / 60
- Tamaño de datos: 1000 bytes
- Tiempo de vida: 10 años
- Duración de los datos: 1 nodo, sin necesidad de redundancia

De este supuesto podemos deducir que la carga es mayoritariamente de escrituras (con un ratio de 99% de escrituras y 1% de lecturas), donde debemos en la medida de lo posible, reducirlas o agruparlas. Además, la mayoría de lecturas requieren un full scan de los datos con baja latencia, de manera que podemos ejecutar esas consultas sobre nodos dedicados a la analítica. La creación de consultas agregadas o pre-calculadas puede acelerar estas consultas.

Modelar las relaciones¶

Las aplicaciones que emplean MongoDB utilizan dos técnicas para relacionar documentos:

Crear referencias
Embeber documentos

Referencias manuales¶

De manera similar a una base de datos relacional, se almacena el campo _id de un documento en otro documento a modo de clave ajena. De este modo, la aplicación realiza una segunda consulta para obtener los datos relacionados. Estas referencias son sencillas y suficientes para la mayoría de casos de uso.

Por ejemplo, si nos basamos en el gráfico anterior, podemos conseguir referenciar manualmente estos objetos del siguiente modo:

var idUsuario = ObjectId();

db.usuario.insertOne({
  _id: idUsuario,
  nombre: "123xyz"
});

db.contacto.insertOne({
  usuario_id: idUsuario,
  telefono: "123 456 7890",
  email: "xyz@ejemplo.com"
});

Para relacionar los dos documentos, haremos uso de la operación $lookup para hacer el join, o haremos una segunda consulta para la segunda colección. Un ejemplo de join mediante $lookup:

db.usuario.aggregate([ {
  $lookup: {
    from: "contacto",
    localField: "_id",
    foreignField: "usuario_id",
    as: "contacto_data"
  }
} ])

Y como resultado obtenemos un documento con el usuario y la información del contacto dentro de un array embebido (aunque en este ejemplo sólo tenemos un contacto para el usuario)

{ _id: ObjectId("634589696e96ece54fbcbca2"),
  nombre: '123xyz',
  contacto_data:
   [ { _id: ObjectId("634589696e96ece54fbcbca3"),
       usuario_id: ObjectId("634589696e96ece54fbcbca2"),
       telefono: '123 456 7890',
       email: 'xyz@ejemplo.com' } ] }

El operador $lookup lo estudiaremos en profundidad en la siguiente sesión.

DBRef¶

Evita DBRef

Desde la propia documentación de MongoDB recomiendan el uso de referencias manuales y el operador $lookup, a no ser que dispongamos documentos de una colección que referencian a documentos que se encuentran en varias colecciones diferentes.

Son referencias de un documento a otro mediante el valor del campo _id, el nombre de la colección y, opcionalmente, el nombre de la base de datos. Estos objetos siguen una convención para representar un documento mediante la notación { "$ref" : <nombreColeccion>, "$id" : <valorCampo_id>, "$db" : <nombreBaseDatos> }.

Al incluir estos nombres, las DBRef permite referenciar documentos localizados en diferentes colecciones.

Así pues, si reescribimos el código anterior mediante DBRef tendríamos que el contacto lo insertamos de la siguiente manera:

db.contacto.insertOne({
  usuario_id: new DBRef("usuario", idUsuario),
  telefono: "123-456-7890",
  email: "xyz@example.com"
});

Y al recuperarlo, vemos que ha almacenado la referencia:

{
  _id: ObjectId("6345899d6e96ece54fbcbca4"),
  usuario_id: DBRef("usuario", ObjectId("634589696e96ece54fbcbca2")),
  telefono: '123-456-7890',
  email: 'xyz@example.com' }
}

De manera similar a las referencias manuales, mediante consultas adicionales se obtendrán los documentos referenciados.

Muchos drivers (incluido el de Python, mediante la clase DBRef) contienen métodos auxiliares que realizan las consultas con referencias DBRef automáticamente.

Datos embebidos¶

En cambio, si dentro de un documento almacenamos los datos mediante sub-documentos, ya sea dentro de un atributo o un array, podremos obtener todos los datos mediante un único acceso, sin necesidad de claves ajenas ni comprobaciones de integridad referencial.

Generalmente, emplearemos datos embebidos cuando tengamos:

relaciones "contiene" entre entidades, entre relaciones de documentos "uno a uno" o "uno a pocos".
relaciones "uno a muchos" entre entidades. En estas relaciones los documentos hijo (o "muchos") siempre aparecen dentro del contexto del padre o del documento "uno".

Los datos embebidos/incrustados ofrecen mejor rendimiento al permitir obtener los datos mediante una única operación, así como modificar datos relacionados en una sola operación atómica de escritura (sin necesidad de transacciones)

Un aspecto a tener en cuenta es que un documento BSON puede contener un máximo de 16MB. Si quisiéramos que un atributo contenga más información, tendríamos que utilizar el API de GridFS.

Vamos a estudiar en detalle cada uno de los tipos de relaciones, para intentar clarificar cuando es conveniente utilizar referencias o datos embebidos.

Relaciones 1:1¶

Cuando existe una relación 1:1, como pueda ser entre Persona y Curriculum, o Persona y Direccion hay que embeber un documento dentro del otro, como parte de un atributo:

persona.json

{
  nombre: "Aitor",
  edad: 45,
  direccion: {
    calle: "Secreta",
    ciudad: "Elx"
  }
}

La principal ventaja de este planteamiento es que mediante una única consulta podemos obtener tanto los detalles del usuario como su dirección.

Un par de aspectos que nos pueden llevar a no embeberlos son:

la frecuencia de acceso. Si a uno de ellos se accede raramente, puede que convenga tenerlos separados para liberar memoria.
el tamaño de los elementos. Si hay uno que es mucho más grande que el otro, o uno lo modificamos muchas más veces que el otro, para que cada vez que hagamos un cambio en un documento no tengamos que modificar el otro será mejor separarlos en documentos separados.

Pero siempre teniendo en cuenta la atomicidad de los datos, ya que si necesitamos modificar los dos documentos al mismo tiempo, tendremos que embeber uno dentro del otro.

Relaciones 1:N¶

Vamos a distinguir tres tipos:

1 a pocos (1:F) (one to few), como por ejemplo, dentro de un blog, la relación entre Mensaje y Comentario. En este caso, la mejor solución es crear un array dentro de la entidad 1 (en nuestro caso, Mensaje). De este modo, el Mensaje contiene un array de Comentario:
mensaje.json
```
{
  titulo: "La broma asesina",
  url: "http://es.wikipedia.org/wiki/Batman:_The_Killing_Joke",
  texto: "La dualidad de Batman y Joker",
  comentarios: [
    {
      autor: "Bruce Wayne",
      fecha: ISODate("2022-10-11T09:31:32Z"),
      comentario: "A mí me encantó"
    },
    {
      autor: "Bruno Díaz",
      fecha: ISODate("2022-10-11T10:07:28Z"),
      comentario: "El mejor"
    }
  ]
}
```
Vigilar el tamaño

Hay que tener siempre en mente la restricción de los 16 MB de BSON. Si vamos a embeber muchos documentos y estos son grandes, hay que vigilar no llegar a dicho límite.

Si queremos saber cuanto ocupa un documento, en el shell podemos obtener su tamaño mediante el comando bsonsize:
```
> var p = db.people.findOne()
> bsonsize(p)
< 96
```
1 a muchos (1:N) (one to many), como puede ser entre Editorial y Libro. Para este tipo de relación es mejor usar referencias entre los documentos colocando la referencia en el lado del muchos:
editorial.json
```
{
  _id: 1,
  nombre: "O'Reilly",
  pais: "EE.UU."
}
```
libros.json
```
{
  _id: 1234,
  titulo: "MongoDB: The Definitive Guide",
  autor: [ "Kristina Chodorow", "Mike Dirolf" ],
  numPaginas: 216,
  editorial_id: 1,
},
{
  _id: 1235,
  titulo: "50 Tips and Tricks for MongoDB Developer",
  autor: "Kristina Chodorow",
  numPaginas: 68,
  editorial_id: 1,
}
```
Si cada vez que recuperamos un libro queremos tener el nombre de la editorial y con una sola consulta recuperar todos los datos, en vez poner la referencia a la editorial, podemos embeber toda la información (esto se conoce como el patrón referencia extendida), a costa de que un futuro cambio en el nombre de la editorial conlleve modificar muchos libros:
libros2.json
```
{
  _id: 1234,
  titulo: "MongoDB: The Definitive Guide",
  autor: [ "Kristina Chodorow", "Mike Dirolf" ],
  numPaginas: 216,
  editorial: {
    _id: 1,
    nombre: "O'Reilly",
    pais: "EE.UU."
  }
},{
  _id: 1235,
  titulo: "50 Tips and Tricks for MongoDB Developer",
  autor: "Kristina Chodorow",
  numPaginas: 68,
  editorial: {
    _id: 1,
    nombre: "O'Reilly",
    pais: "EE.UU."
  }
}
```
Un caso particular en las relaciones uno a muchos que se traducen en documentos embebidos es cuando la información que nos interesa tiene un valor concreto en un momento determinado. Por ejemplo, dentro de un pedido, el precio de los productos debe embeberse, ya que si en un futuro se modifica el precio de un producto determinado debido a una oferta, el pedido realizado no debe modificar su precio total.

Del mismo modo, al almacenar la dirección de una persona, también es conveniente embeberla. No queremos que la dirección de envío de un pedido ya enviado se modifique si un usuario cambia sus datos personales.

En cambio, si necesitamos acceder por separado a los diferentes objetos de una relación, puede que nos convenga separarlo en dos colecciones distintas, aunque luego tengamos que hacer un join.
1 a muchísimos/tropecientos (1:S) (one to squillions/zillions), como puede ser entre una aplicación y los mensajes del log, los cuales pueden llegar a tener un volumen de millones de mensaje por aplicación. Teniendo siempre en mente la restricción de los 16MB de BSON, podemos modelar estas relaciones mediante un array de referencias:
aplicacion.json
```
{
  _id: ObjectId("111111"),
  nombre: "Gestión de clientes",
}
```
logs.json
```
{
  _id: ObjectId("123456"),
  app: ObjectId("111111"),
  actividad: "Alta Cliente",
  mensaje: "El cliente XXX se ha creado correctamente"
  date: ISODate("2022-10-12")
},{
  _id: ObjectId("123457"),
  app: ObjectId("111111"),
  actividad: "Modificación Cliente",
  mensaje: "No se ha podido modificar el XXX por un error del sistema"
  date: ISODate("2022-10-12")
},
```
De esta manera, pasamos la relación de 1 a muchos a realmente ser de muchos a 1, donde cada mensaje de log almacena la aplicación a la que pertenecen, y ya no tenemos que mantener un array de logs dentro de cada aplicación.

Relaciones N:M¶

Más que relaciones muchos a muchos, suelen ser relaciones pocos a pocos, como por ejemplo, Libro y Autor, o Profesor y Estudiante.

Supongamos que tenemos libros modelados de la siguiente manera:

libro.json

{
  _id: 1,
  titulo: "La historia interminable",
  anyo: 1979
}

Y autores con la siguiente estructura:

autor.json

{
  _id: 1,
  nombre: "Michael Ende",
  pais: "Alemania"
}

Podemos resolver esta relación de tres maneras:

Siguiendo un enfoque relacional, empleando un documento como la entidad que agrupa con referencias manuales a los dos documentos.
libro-autor.json
```
{
  _id: 1,
  autor_id: 1,
  libro_id: 1
}
```
Este enfoque se desaconseja porque necesita acceder a tres colecciones para obtener toda la información.
Mediante 2 documentos, cada uno con un array que contenga los identificadores del otro documento (2 Way Embedding). Hay que tener cuidado porque podemos tener problemas de inconsistencia de datos si no actualizamos correctamente.
libro-con-autores.json
```
{
  _id: 1,
  titulo: "La historia interminable",
  anyo: 1979,
  autores: [1]
},{
  _id: 2,
  titulo: "Momo",
  anyo: 1973,
  autores: [1]
}
```
autor-con-libros.json
```
{
  _id: 1,
  nombre: "Michael Ende",
  pais: "Alemania",
  libros: [1, 2]
}
```
Aunque tenemos información redundante

Al utilizar referencias para representar una relación muchos a muchos, realmente sólo necesitamos un array de referencias en sólo una de las colección. Si nos fijamos en el atributo libros de la colección autor-con-libros ¿Podríamos obtener todos los libros de un autor? Por supuesto. Y sí quisiéramos obtener todos los libros de autores alemanes, aunque nos tocase realizar un join, también lo podríamos conseguir.

Dicho esto, aunque podemos tener un array en ambas colecciones, dependiendo del caso, puede conllevar una sobrecarga extra innecesaria.
Embeber un documento dentro de otro (One Way Embedding). Por ejemplo:
libro-con-autores-embebidos.json
```
{
    _id: 1,
    titulo: "La historia interminable",
    anyo: 1979,
    autores: [{nombre:"Michael Ende", pais:"Alemania"}]
},{
    _id: 2,
    titulo: "Momo",
    anyo: 1973,
    autores: [{nombre:"Michael Ende", pais:"Alemania"}]
}
```
En principio este enfoque no se recomienda porque el documento puede crecer mucho y provocar anomalías de modificaciones donde la información no es consistente. Si se opta por esta solución, hay que tener en cuenta que si un documento depende de otro para su creación. Por ejemplo, en una colección que relacione profesor con alumnos, si metemos los profesores dentro de los estudiantes, no vamos a poder dar de alta a profesores sin haber dado de alta previamente a un alumno.

A modo de resumen, en las relaciones N:M, hay que establecer el tamaño de N y M. Si N como máximo vale 3 y M 500000, entonces deberíamos seguir un enfoque de embeber la N dentro de la M (One Way Embedding).

En cambio, si N vale 3 y M vale 5, entonces podemos hacer que ambos embeban al otro documento (Two Way Embedding).

Rendimiento e Integridad

A modo de resumen, embeber documentos ofrece un mejor rendimiento que referenciar, ya que con una única operación (ya sea una lectura o una escritura) podemos acceder a varios documentos.

Cuidado con los arrays

Los array no pueden crecer de forma descontrolada. Si hay un par de cientos de documentos en el lado de N, no hay que embeberlos. Si hay más de unos pocos miles de documentos en el lado de N, no hay que usar un array de referencias. Arrays con una alta cardinalidad son una clara pista para no embeber.

Autoevaluación

A partir del siguiente supuesto, realiza el modelo documental necesario.

EnunciadoSolución

Tenemos almacenes, de los cuales, además de su nombre, necesitamos guardar su dirección, con su calle, ciudad, provincia y país. No tendremos más de 200 almacenes. Cada uno de los almacenes almacenará productos, hasta un máximo de 10 millones por almacén. De cada producto, además de su código, nombre y descripción, guardaremos los últimos 200 precios a los cuales se ha vendido cada producto. Además, cada producto puede tener opiniones creadas por usuarios, hasta un máximo de 1.000. Para estas opiniones, además de los datos del usuario, almacenaremos la fecha y el texto de la opinión.

Respecto a los usuarios, el sistema espera almacenar un máximo de 10 millones de usuarios, y de estos, además del nombre, guardaremos la dirección completa (calle, ciudad y código postal) donde enviar los productos, así como hasta un máximo de 10 tarjetas de crédito con la que realiza los pagos. De las tarjetas, almacenaremos su tipo, número bancario, fecha de expedición y código de seguridad.

¿Cuántas colecciones crearías?

Jerárquicas¶

Si tenemos que modelar alguna entidad que tenga hijos y nos importa las relaciones padre-hijos (categoría-subcategoría), podemos tanto embeber un array con los hijos de un documento (children), como embeber un array con los padres de un documento (ancestors)

Más información en https://www.mongodb.com/docs/manual/applications/data-models-tree-structures/

Patrones¶

Ahora que ya hemos estudiado como modelar las relaciones entre diferentes documentos, hay un conjunto de patrones, e igual de importante, anti-patrones, que nos pueden ayudar a la hora de diseñar o migrar un sistema.

Podemos agrupar los patrones en tres categorías:

Representación: atributo, versionado de documentos y esquema, polimórfico
Frecuencia de acceso: subconjuntos, aproximación, referencia cruzada
Agrupación: calculado, cubo, atípico

Representación¶

Los patrones de representación se centran en la representación del esquema. Destacamos los patrones:

Atributo
Versionado de documento
Versionado de esquema
Polimórfico

Atributo¶

El patrón atributo / attribute se utiliza cuando tenemos un conjunto de valores separados entre varios campos que semánticamente están agrupados.

Supongamos que tenemos un documento con información sobre el precio de un producto:

{
  producto: "ps5",
  precio_es: 549.99,
  precio_uk: 479.99,
  precio_us: 499.99
}

Agrupamos los atributos en un campo precios (normalmente un array de documentos embebidos):

{
  producto: "ps5",
  precios: [
    { pais: "es", precio: 549.99},
    { pais: "uk", precio: 479.99},
    { pais: "us", precio: 499.99},
  ]
}

Al añadir un nuevo elemento, en vez de añadir un nuevo campo al documento, crearemos un nuevo documento dentro del array.

Además, con este patrón podríamos añadir más información, como puede ser la moneda:

{
  producto: "ps5",
  precios: [
    { pais: "es", precio: 549.99, moneda:"eur"},
    { pais: "uk", precio: 479.99, moneda:"pound"},
    { pais: "us", precio: 499.99, moneda:"dollar"},
  ]
}

Como ventaja, podemos destacar que esta solución facilita la indexación de los campos y que permite realizar la ordenación de los datos por los campos embebidos.

Versionado de documentos¶

El patrón versionado de documentos / document versioning se utiliza cuando necesitamos mantener diferentes versiones de un documento, por ejemplo, para mantener un histórico.

En ese caso, podemos añadir un atributo revision (de manera similar a como lo hace git) a modo de un contador con las diferentes versiones de cada documento. Además, tendremos dos colecciones, una con los datos históricos, y otra con los últimos datos (y sobre la cual se suelen hacer las consultas).

Versionado de esquema¶

El patrón versionado de esquema / schema versioning se utiliza cuando tenemos diferentes esquemas para un mismo documento, ya sea por una evolución de nuestro modelo, por la integración de datos externos, etc...

Para ello, añadiremos un atributo schema_version para indicar que versión del esquema cumplen los datos y poder identificar la estructura del documento con el que estamos trabajando. Además, nos permite evitar el downtime al realizar la actualización del esquema facilitando la transición del esquema antiguo al nuevo.

Supongamos que partimos del siguiente esquema para nuestros clientes:

cliente.json

{
    _id: ObjectId("12345"),
    nombre: "Aitor Medrano",
    email: "a.medrano@edu.gva.es",
    telefono: "612 34 56 78"
}

Y conforme evoluciona nuestra aplicación vemos que vamos añadiendo más y más métodos de contacto, por lo que decidimos crear un documento embebido para agrupar funcionalmente dichos datos. Esta acción puede provocar accesos erróneos al teléfono o al email, por lo que creamos el atributo schema_version para saber cuál es la estructura que nuestra aplicación espera leer:

cliente-esquema-v2.json

{
    _id: ObjectId("12345"),
    schema_version: 2,
    nombre: "Aitor Medrano",
    contacto: {
        email: "a.medrano@edu.gva.es",
        telefono: "612 34 56 78",
        twitter: "@aitormedrano"

    }
}

Polimórfico¶

El patrón polimórfico / polymorphic se utiliza cuando tenemos un conjunto de documentos que tienen más similitudes que diferencias y necesitamos que estén en una única colección.

Supongamos que tenemos una base de datos sobre películas, y tenemos una colección para los directores, otra para los actores/actrices, otra para los músicos, etc... Claramente dichos documentos compartirán muchos atributos, como son el nombre, la fecha de nacimiento, sexo, lugar de origen, etc... los cuales podemos colocar en la misma colección añadiendo un atributo type con el tipo del documento (por ejemplo, actor, músico, director, etc...). Aquellos datos que son diferentes, los podemos colocar en subdocumentos para agrupar sus atributos de forma semántica.

Al agruparlos en una única colección, además de ser más fácil de implementar, permite unificar las consultas en una única colección.

Frecuencia de acceso¶

Son los patrones que debemos utilizar cuando los casos de uso hagan lecturas de forma intensiva, destacando los patrones:

Subconjunto
Aproximación
Referencia cruzada

Subconjunto¶

El patrón subconjunto / subset se utiliza cuando tenemos documentos muy grandes, con muchos atributos y que contienen colecciones de muchos documentos que normalmente no se necesitan al recuperar un documento.

Es decir, tenemos documentos de los cuales sólo necesitamos un subconjunto de sus datos. Al aplicar este patrón, creamos dos colecciones, una con los datos originales, y otra con los atributos más utilizados, relacionando ambas colecciones mediante un atributo que cree una relación 1:1.

Si retomamos el ejemplo de la base de datos de película, al entrar en una película normalmente no recuperaremos toda la información de la misma ni el listado completo de actores y demás personal que haya trabajado en la misma. Probablemente, con una pequeña sinopsis, el director y los tres o cuatro actores/actrices principales sea suficiente, lo que conllevará consultas más rápidas y menos tiempo de respuesta al transmitir menos información.

Aproximación¶

El patrón aproximación / approximation se utiliza cuando tenemos una aplicación que realiza muchísimas escrituras y la exactitud en el resultado no es prioritario.

Por ejemplo, si necesitamos almacenar la cantidad de visitas a una página web, o la población de una determinada ciudad, con un valor aproximado de los datos puede ser suficiente. En vez de realizar una operación de inserción/modificación con cada visita, la aplicación cliente puede ir acumulando las operaciones y comunicarse con la base de datos cada 100 operaciones, lo que supone ahorrarnos 99 operaciones.

La aplicación cliente puede utilizar un contador para ir contando las operaciones y al llegar a 100 realizar una modificación o, en vez de un contador, llamar a una función que devuelva un numero aleatorio entre 0 y 100, el cual devolverá 0 alrededor del 1% de las veces, de manera que al cumplirse la condición, realicemos la operación de modificación.

De esta manera, conseguiremos realizar menos escrituras y mantener ciertos valores estadísticos válidos. En contra, no tendremos el valor exacto y la implementación se debe realizar en el cliente.

Referencia extendida¶

El patrón referencia extendida / extended reference se utiliza cuando vemos que realizamos muchos join para obtener toda la información a la que la aplicación suele acceder.

Para ello, duplicaremos los datos de los documentos referenciados.

Aunque ya vimos un ejemplo de este patrón en las relaciones 1:N, supongamos que tenemos una colección de pedidos que referencia al cliente que realiza la compra:

pedidos.json

{
  _id: ObjectId("12345"),
  fecha: ISODate("2022-10-13T17:41:33Z"),
  cliente_id: ObjectId("112233"),
  pedido: {
    producto: "ps5",
    cantidad: 1,
    precio: 499
  }
}

Y otra colección de clientes con los datos del comprador:

clientes.json

{
  _id: ObjectId("12345"),
  nombre: "Aitor Medrano",
  calle: "Secreta",
  ciudad: "Elx",
  categoria: "Platino",
  contacto: [
    {
      tipo: "email",
      valor: "a.medrano@edu.gva.es"
    },     {
      tipo: "telefono",
      valor: "612 345 678"
    }
  ]
}

Si cada vez que recuperamos un pedido nos interesa el nombre y la dirección de la persona que lo realiza, vamos a necesitar siempre un join. El patrón referencia extendida se traduce en duplicar los datos aunque haya redundancia para evitar dicho join:

pedidos-extendido.json

{
  _id: ObjectId("12345"),
  fecha: ISODate("2022-10-13T17:41:33Z"),
  cliente: {
    _id: ObjectId("112233"),
    nombre: "Aitor Medrano",
    calle: "Secreta",
    ciudad: "Elx"
  }
  pedido: {
    producto: "ps5",
    cantidad: 1,
    precio: 499
  }
}

Agrupación¶

Los patrones de agrupación se utilizan para escalar el esquema de manera rápida y de forma eficiente. Se utilizan para aplicaciones que hacen muchas más lecturas que escrituras, destacando los patrones:

Calculado
Cubo
Atípico

Calculado¶

El patrón calculado / computed se utiliza cuando queremos evitar tener que recalcular datos en cada lectura. Para ello, en una colección aparte se guardan los datos calculados, de manera que cuando llega un nuevo registro a la colección con los datos, se recalcula este valor y se modifica el documento oportuno en la colección de datos calculados.

Este patrón tiene sentido en aplicaciones donde hay muchas más lecturas que escrituras, ya que el cálculo se realiza en tiempo de escritura.

Cubo¶

Cuando trabajamos con IoT, analítica de datos, o series temporales es normal crear una colección con un documento por cada medida que se tome.

sensor.json

{
   sensor_id: 12345,
   timestamp: ISODate("2022-01-31T10:00:00.000Z"),
   temp: 40
},
{
   sensor_id: 12345,
   timestamp: ISODate("2022-01-31T10:01:00.000Z"),
   temp: 40
},

Para evitar la creación de índices que ocupen muchísima memoria RAM, mediante el patrón cubo / bucket crearemos un array de documentos con cada medida y un resumen con los datos agregados:

sensor-cubo.json

{
    sensor_id: 12345,
    fecha_inicio: ISODate("2022-01-31T10:00:00.000Z"),
    fecha_fin: ISODate("2022-01-31T10:59:59.000Z"),
    medidas: [
       {
          timestamp: ISODate("2022-01-31T10:00:00.000Z"),
          temp: 40
       },
       {
          timestamp: ISODate("2022-01-31T10:01:00.000Z"),
          temp: 40
       }
    ],
   cantidad: 2,
   suma: 80
}

Estos documentos los podemos agrupar por horas, días, etc... lo cuales podemos colocar en colecciones con datos trimestrales, anuales, etc... De esta manera, nos facilita el almacenamiento, análisis y purga de los datos dentro de los requisitos temporales de nuestras aplicaciones.

Atípico¶

El patrón atípico / outlier se utiliza cuando tenemos datos que son atípicos, es decir, que se salen del rango normal de comportamiento de la aplicación.

Supongamos que tenemos una aplicación de cine donde marcamos en una lista las películas que queremos ver (whistlist), y suponemos que los usuarios colocarán dentro de dicho array un máximo de 100 películas. ¿Qué sucede si un usuario quiere añadir 1000 películas? Ese usuario es un caso atípico, y en vez de cambiar todo el modelo de datos por él, se crea una excepción mediante el patrón atípico.

Para ello, podemos añadir un atributo al documento, al que podemos llamar outlier que marcaremos a true cuando necesitemos acceder a otra colección para recuperar las películas favoritas que le faltan al usuario.

Con una primera consulta, si vemos que tenemos un outlier, desde la aplicación haremos el join para recuperar el resto de datos.

Otros patrones

Patrón Árbol / Tree: Para la representación de datos jerárquicos y evitar joins a la hora de hacer consultas, incluyendo la referencia de hijos, padres, array de ancestors, etc...
Patrón Preasignación / Pre-Allocation: El cual plantea una definición inicial de una estructura de datos para simplificar posteriormente su uso. Este patrón era más necesario en versiones antiguas de MongoDB, cuando gestionaba la memoria de forma menos eficiente que las versiones actuales.

Validación de esquemas¶

Aunque los esquemas son dinámicos y podemos añadir nuevos campos conforme evoluciona nuestro modelo, podemos validar los esquemas para:

asegurar la existencia de un campo.
asegurar que un campo está rellenado (no nulo).
asegurar el tipo de datos de un campo.
restringir entre un conjunto de valores.

¿Y si falla la validación?

El comportamiento de los validadores respecto a los documentos previos y como comportarse cuando un documento no pasa una validación los podemos ajustar mediante las opciones validationLevel y validationAction a la hora de crear la colección.

Desde la versión 3.6 de MongoDB, podemos indicar de forma explicita un esquema a la hora de crear una colección, pasándole a la propiedad validator un $jsonSchema para validar los documentos.

Para ello, definimos un documento con, al menos, las propiedades:

required: indica los campos obligatorios
properties: define los nombres de los campos y sus tipos (mediante la propiedad bsonType).

Por ejemplo, vamos a basarnos en un documento que vimos en la sesión anterior:

yo = {
  _id: ObjectId("631704a042aae0893122f2d6"),
  nombre: 'Aitor',
  apellidos: 'Medrano',
  fnac: ISODate("1977-10-03T00:00:00.000Z"),
  hobbies: [ 'programación', 'videojuegos', 'baloncesto' ],
  casado: true,
  hijos: 2,
  contacto: { twitter: '@aitormedrano', email: 'a.medrano@edu.gva.es' },
  fechaCreacion: Timestamp({ t: 1662452896, i: 1 })
}

Podríamos definir su validador de la siguiente manera:

validador = {
  validator: {
    $jsonSchema: {
      bsonType: "object",
      required: [ "nombre", "fnac", "contacto"],
      title: "Validador de personas",
      properties: {
        nombre: {
          bsonType: "string",
          description: "debe ser un string y es un campo obligatorio"
        },
        apellidos: {
          bsonType: "string"
        },
        fnac: {
          bsonType: "date"
        },
        hobbies: {
          bsonType: "array",
          uniqueItems: true,
          items: {
            bsonType: "string",
          }
        },
        casado: {
          bsonType: "bool"
        },
        hijos: {
          bsonType: "int",
          minimum: 0,
          maximum: 49,
          description: "la cantidad de hijos debe ser positiva e inferior a 50"
        },
        contacto: {
          bsonType: "object",
          required: [ "email" ],
          properties: {
            "twitter": { bsonType: "string" },
            "email": { bsonType: "string" }
          }
        },
        fechaCreacion: {
          bsonType: "timestamp"
        }
      }
    }
  }
}
db.createCollection("personas", validador)

De manera, que si ahora insertamos la persona, no tendremos ningún error. Vamos a crear una nueva persona que no cumpla la validación:

mal = {
  nombre: 'Usuario mal',
  hijos: 333,
  contacto: { twitter: '@usuario_mal'}
}
db.personas.insertOne(mal)

Y recibiremos un error de validación describiendo los errores encontrados:

MongoServerError: Document failed validation
Additional information:
{ failingDocumentId: {},
  details:
   { operatorName: '$jsonSchema',
     title: 'Validador de personas',
     schemaRulesNotSatisfied:
      [ { operatorName: 'properties',
          propertiesNotSatisfied:
           [ { propertyName: 'hijos',
               details:
                [ { operatorName: 'maximum',
                    specifiedAs: { maximum: 49 },
                    reason: 'comparison failed',
                    consideredValue: 333 } ] },
             { propertyName: 'contacto',
               details:
                [ { operatorName: 'required',
                    specifiedAs: { required: [ 'email' ] },
                    missingProperties: [ 'email' ] } ] } ] },
        { operatorName: 'required',
          specifiedAs: { required: [ 'nombre', 'fnac', 'contacto' ] },
          missingProperties: [ 'fnac' ] } ] } }

Expresiones de validación

También podemos añadir expresiones de validación entre campos, de manera que el valor de un campo depende del valor de otro:

db.createCollection{ "ventas", {
  validator: {
    "$and": [
      { // Mediante expresiones de consultas
        "$expr": {
          "$lt": ["$lineaPedido.precioConDescuento", "$lineaPedido.precio"]
        }
      },
      { // Mediante el esquema JSON
        "$jsonSchema": {
          "properties": {
            "productos": { "bsonType": "array" }
          }
        }
      }
    ]
  }
}

Un caso particular es cuando queremos restringir el dominio de un campo entre un conjunto de valores. Para ello, hemos de emplear el tipo enum:

validadorConsolas = {
  $jsonSchema: {
    bsonType: "object",
    title: "Validador de consolas",
    properties: {
      videoconsola: {
        enum: [ "No", "Playstation", "Xbox", "Nintendo", "Otra" ],
        description: "Debe ser Playstation, Xbox, Nintendo o No/Otra"
      }
    }
  }
}

Validando una colección existente¶

MongoAtlas y collMod

Para poder ejecutar collMod el usuario necesita permisos de administrador, y con MongoAtlas, el usuario que se nos crea por defecto no tiene los permisos necesarios.

Si queremos añadir una validación a una colección ya existente, podemos hacer uso del comando collMod:

db.runCommand({"collMod": <nombreColeccion>, "validator": <esquemaValidador>})

Así pues, podemos sustituir la validación previa con la nueva sobre la colección de personas mediante:

db.runCommand({"collMod": "personas", "validator": validadorConsolas})

Obteniendo el validador¶

Si queremos saber qué validador tiene una determinada colección, mediante MongoDB Compass podemos acceder a la pestaña Validation*, y además de comprobar el validador existente, podemos cambiar el comportamiento y el nivel de validación:

Validación de documentos en MongoDB Compass

Si queremos obtener el validador mediante comandos, podemos emplear el método getCollectionInfos pasándole la colección de la que queremos información:

> db.getCollectionInfos( { name: "personas" } )[0].options.validator
< {
    '$jsonSchema': {
      bsonType: 'object',
      title: 'Validador de consolas',
      ...
  }

O mediante el comando de base de datos listCollections:

> db.runCommand ( { listCollections: 1, filter: { name: "personas" } } )
< {
  cursor: {
    id: Long("0"),
    ns: 'iabd.$cmd.listCollections',
    firstBatch: [
      {
        name: 'personas',
        type: 'collection',
        options: {
          validator: {
            '$jsonSchema': {
              bsonType: 'object',
              title: 'Validador de consolas',
  ...
  }

Más información sobre la validación de esquemas en https://www.mongodb.com/docs/manual/core/schema-validation/ y en https://www.digitalocean.com/community/tutorials/how-to-use-schema-validation-in-mongodb

Consejo final

Independientemente de la carga, la manera que modelemos las relaciones y los patrones que apliquemos, lo más importante es que el modelado va a depender directamente de la forma que nuestras aplicaciones accedan a los datos. Por ello es tan importante definir primero los casos de uso/historias de usuario que van provocar el acceso a los datos.

Referencias¶

Actividades¶

(RABDA.1 / CEBDA.1a / 1p) Transforma el siguiente modelo entidad-relación a un modelo documental, teniendo en cuenta que la aplicación se va a encargar de mostrar la información del alumnado y los cursos en los que está matriculado. Para ello, entrega un documento JSON por cada colección con un documento a modo de ejemplo:

Modelo entidad relación escolar

¿Qué cambiaría si nos interesase el punto de vista del docente y los cursos que imparte? Y si nuestra aplicación tuviera que darle cabida a ambos casos, ¿qué solución propones?

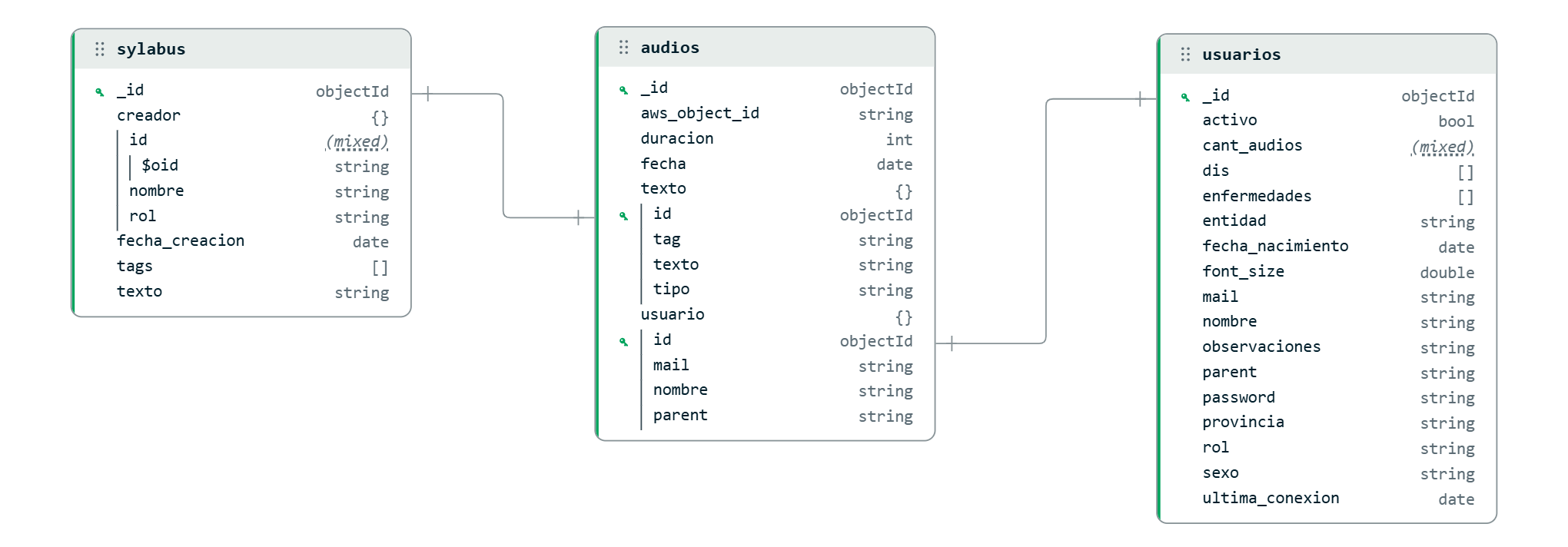

(RABDA.1 / CEBDA.1a / 3p) Define el modelo de datos necesario para modelar la aplicación de captura de datos del PIIAFP Lara, centrándonos en la grabación de audios por parte de los clientes:
- Un cliente va a grabar muchas muestras de audios, y además del audio (el cual almacenaremos en un sistema externo y del cual en nuestra base de datos NoSQL almacenaremos su ruta/id), guardaremos la fecha de la grabación, usuario, texto, categoría/tag, ¿estado de ánimo del cliente?, ¿velocidad de grabación? ... (aquí deberéis pensar en todos los datos que necesitemos para un mejor etiquetado de los datos). Además, en todo momento, necesitamos saber cuantos audios ha grabado un cliente, así como la categoría del último audio grabado y la última vez que entró al sistema.
- Los textos de grabación (syllabus) pueden estar predefinidos, de manera que desde el administrador o el técnico se dén de alta, o que cada cliente/técnico los inserte en el momento de grabar el audio. Todos los textos se agruparán por categoría/tag, y cada texto/frase, puede tener un número de orden (de manera que nos interesa saber si es el primero de un conjunto de frases, cual es el siguiente, si es el último, etc...), así como un estado de ánimo. Además, queremos poder adjuntar imágenes o vídeos a las frases para ofrecer entradas multimodales a los clientes. Puede ser útil almacenar la cantidad de audios ya almacenados, así como cuantos usuarios diferentes han grabado dichos textos.
- Los listados que luego necesitaremos para recuperar los datos son:
  - Clientes de una determinada enfermedad/patología, pudiendo segmentar por rangos de edad y sexo.
  - Clientes con datos de identificación, así como cantidad de audios grabados, última categoría, fecha de acceso, etc...
  - Audios y datos de las muestras de un determinado cliente.
  - Audios y datos de las muestras de una determinada enfermedad.
  - Audios y datos de las muestras de una determinada patología.
  - Textos predefinidos de una categoría asignados a un cliente.
Recuerda

Para luego realizar un buen modelo de IA, los datos en su mayoría deberían ser numéricos. Los datos categóricos sirven para matizar y/o filtrar los datos, y si son un conjunto cerrado, luego se pueden codificar como números, por ejemplo mediante el patrón One Hot Encoding.

Para ello:
1. (1p) Tras definir la carga de cada una de las colecciones, crea diferentes colecciones/documentos JSON con datos de muestra.
2. (1p) Define validadores para cada una de las colecciones que necesites.
3. (1p) Realiza las consultas necesarias para obtener la información solicitada.

Actividades de ampliación (opcional):

(RABDA.1 / CEBDA.1a / 1p) Nuestro ayuntamiento está diseñando un plan energético para fomentar la instalación de placas solares. Aquellos viviendas que se sitúen en barrios que generan más energía de la que consumen recibirán un bono económico por el exceso de energía.

Nuestra base de datos almacena, para cada vivienda, cuanta energía produce por hora (en kW), cuanta consume, y cuanta necesita consumir de la red eléctrica. Un dato de una muestra de energía sería:
energia.json
```
{
  "_id": ObjectId("6316fc1597eb703de2add36e"),
  "propietario_id": ObjectId("6317048697eb703de2add36f"),
  "date": ISODate("2022-10-26T13:01:00.000Z"),
  "kW hora": {
    "consumo": 11,
    "generado": 6,
    "necesidad-red": 5
  }
}
```
Y los datos de un propietario:
cliente.json
```
{
  "_id": ObjectId("6317048697eb703de2add36f"),
  "nombre": "Aitor Medrano",
  "direccion": {
    "calle": "Secreta",
    "numero": "123",
    "ciudad": "Elche",
    "barrio": "Carrús",
    "provincia": "Alicante",
    "cp": "03206"
  }
}
```
Refactoriza el documento/colección aplicando los patrones que consideres necesarios, explicando cada uno de los patrones que hayas empleado, con el objetivo de recuperar para cada día, la medidas acumuladas para un determinado barrio.
